PCB串扰终结者：BGA区域TX/RX分层布线的“盲孔奇迹”

一、序章：两个信号之间的“隔空对骂”

在高速PCB设计的隐秘战场里，最让人头疼的敌人之一，叫做串扰。通俗地说，就是一条信号线在传输时，把“噪音”耦合到了旁边另一条不该被干扰的信号线上，双方莫名其妙地隔空对骂，谁也不得安宁。

各位PCB Layout攻城狮都知道，TX（发送）与RX（接收）需要分层布线。严谨地讲，这么做的根本目的，是为了减少反向信号之间的串扰——尤其是避免1200mV的强TX信号，干扰仅剩120mV的弱RX信号。经过长距离传输通道后，RX信号本就幅值衰减严重，要是再被TX强信号近场耦合，接收端眼图可能直接“失明”。

公式1：近端串扰（NEXT）电平的dB单位换算（引述基础定义）
工程师在协议标准中测量串扰时，通常用dB作为单位。近端串扰NEXT定义为受害线接收到的耦合功率 Px 相对于攻击线发送功率 Po 的分贝比：

而随着SerDes速率提升至112G以上，集成串扰噪声ICN的影响还须考虑更复杂的功率加权因子。对近端串扰（NEXT）而言，耦合能量会几乎无衰减地耦合到接收端，是系统链路中最致命的信号完整性杀手。

公式2：集成远端串扰噪声的通用表达式
当考虑远端串扰FEXT对系统链路的影响时，需要代入带宽因子和频率权重函数。根据IEEE相关文献，远端串扰噪声的标准差σfx 可表示为：

当波特率 fb 远高于50M时，远端串扰噪声呈现饱和趋势，不再随频率线性增长，但仍与串扰传递函数的积分值直接相关。

二、BGA区域的“邻里纠纷”——为何内圈管脚必须远离表面？

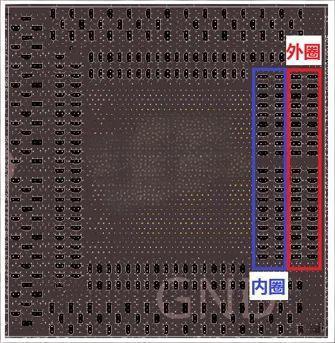

要解决串扰，很多时候绕不开BGA（球栅阵列）封装。在高端交换芯片或FPGA设计中，BGA扇出区域的走线密度极高。根据IPC-2226对HDI的定义，当连接焊盘密度大于20 pads/cm²时，就进入了高密度互连范畴。

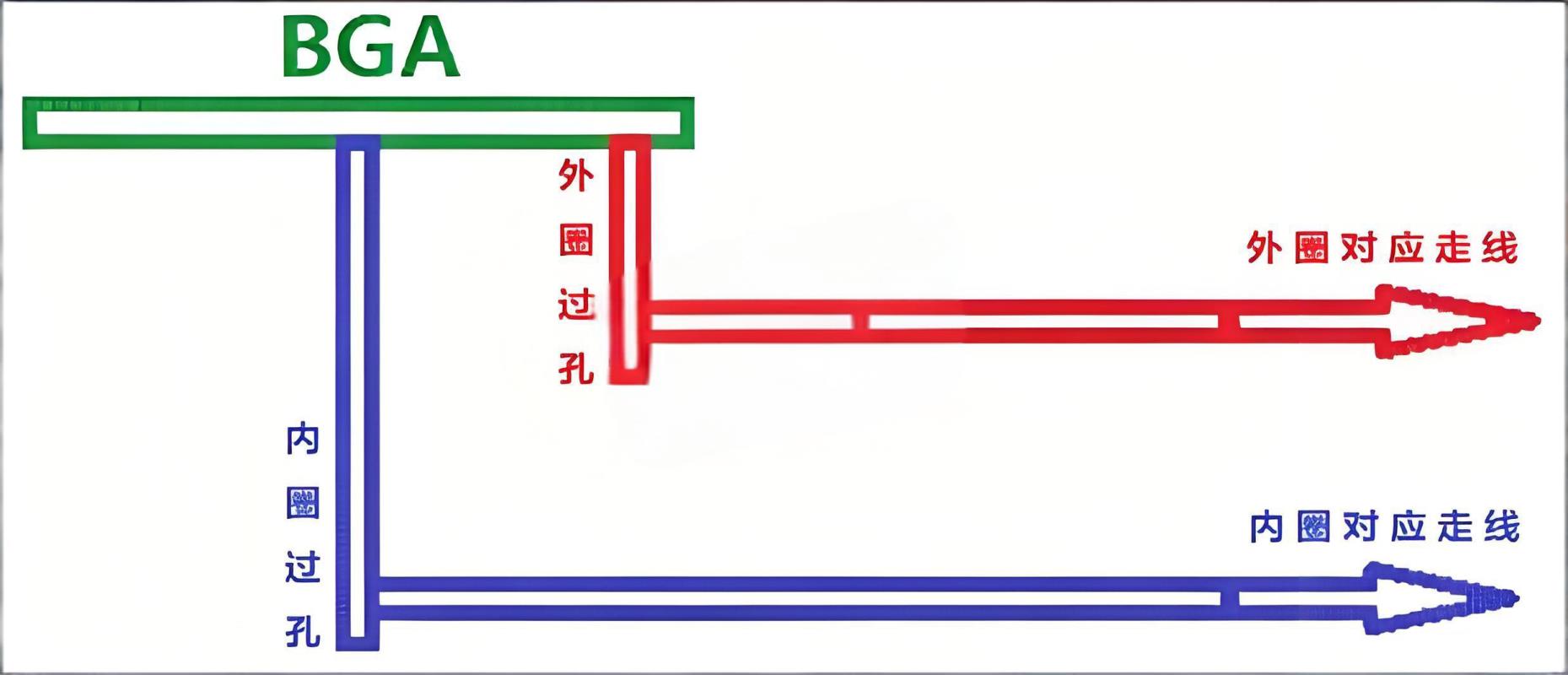

为什么内圈外圈要分层？参考下图BGA管脚结构示意图，内圈走线若像胆小鬼一样过早穿出，势必穿过外圈过孔群。这就构成了串扰最佳发生场地。

这时候，“邪修小妙招”来了：外圈走线要靠近TOP面布局，内圈走线要选择远离TOP面的布线层。

我们建模仿真验证一下这个结论。假设TOP面布局一个密集BGA：

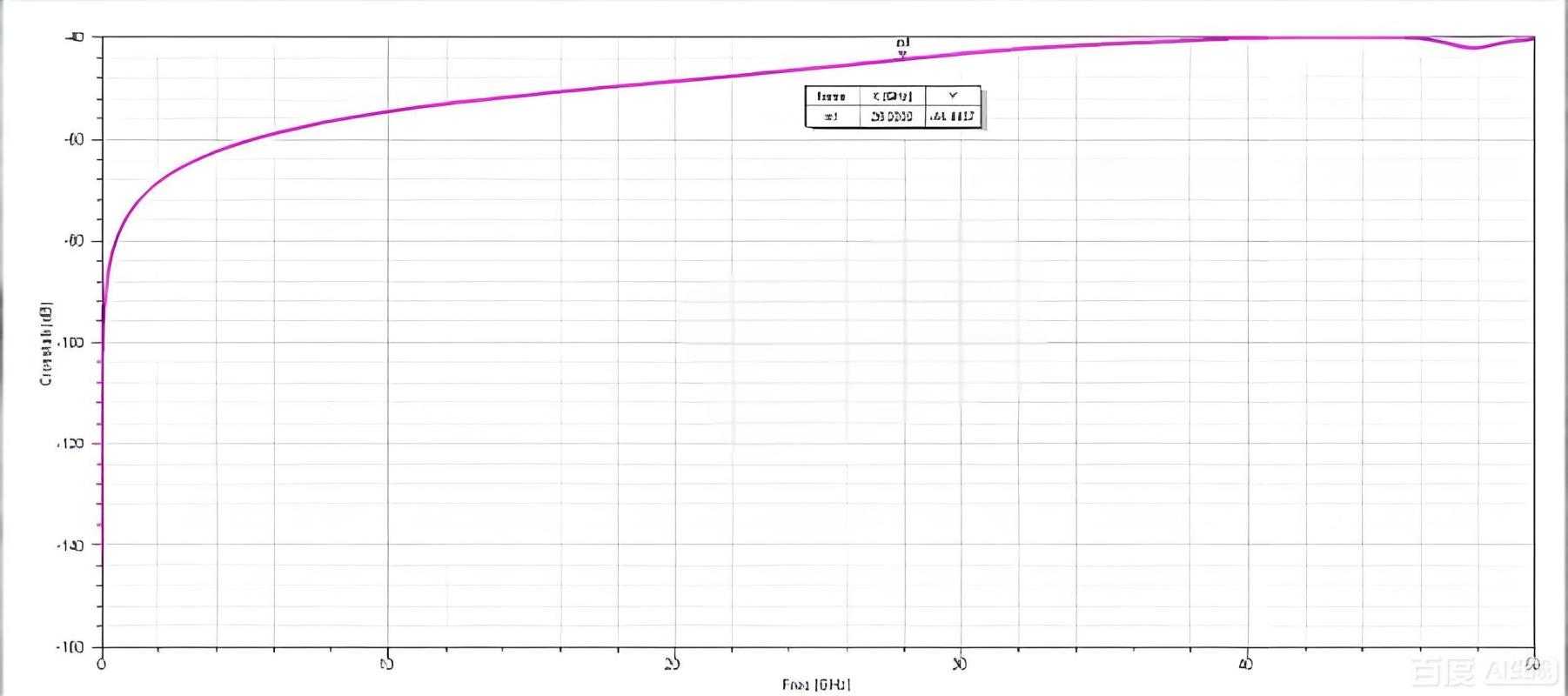

• 案例A：反面教材——内圈走线放在L5层，外圈走线却放在L7层。此时内圈走线穿孔时与外圈过孔几乎贴身，串扰仿真结果为 -40.5dB，勉强及格但存在大量隐患。权威目标值通常要求高速串行链路在奈奎斯特频率点的近端串扰≤-35dB（IPC-2251参考），但112G PAM4系统要求远高于此。

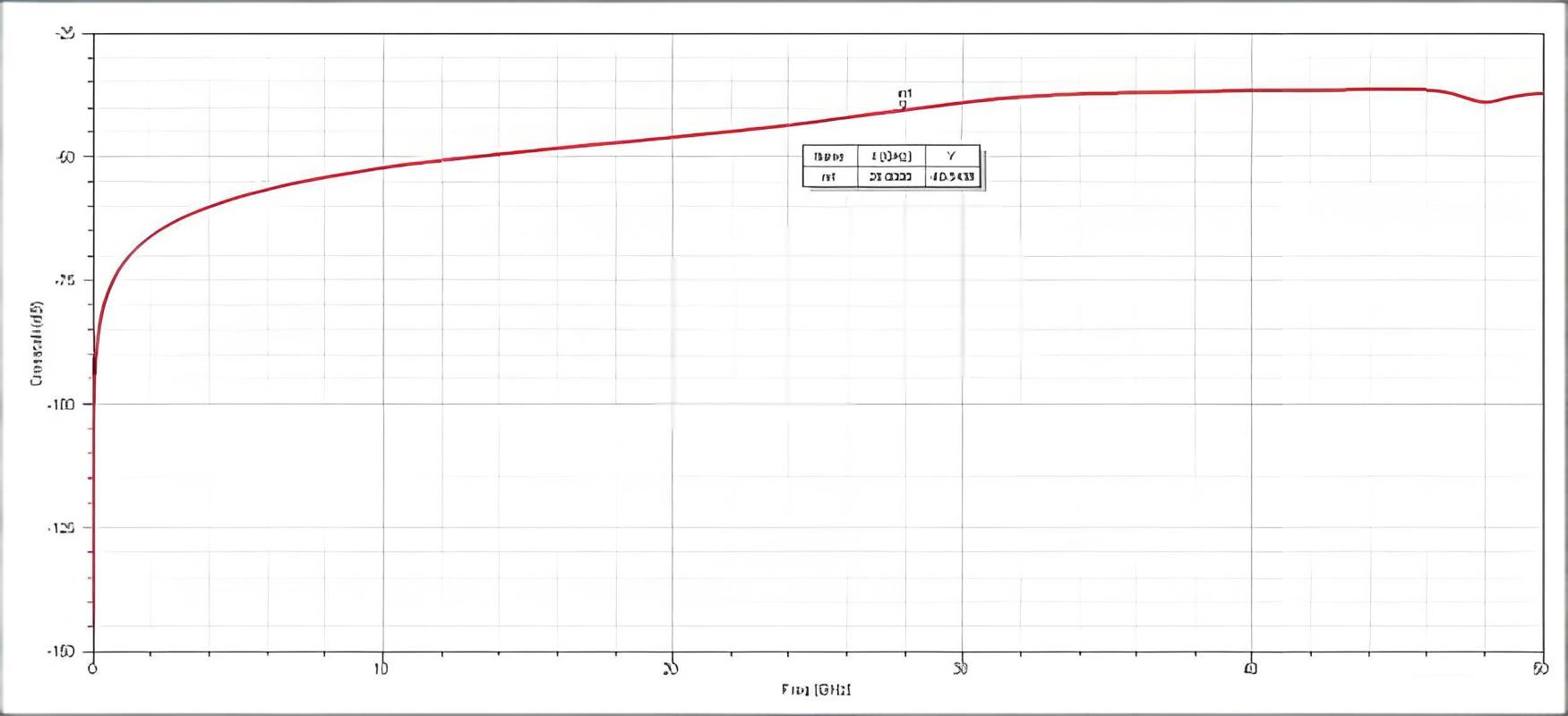

• 案例B：进阶布局——内圈走线调整至L7层，外圈走线选择L5层，Z轴稍微拉开了几个mil的距离。串扰明显改善，降至 -44.4dB，提升了约4dB。

三、资深攻城狮的秘密武器——背钻与残桩

光知道内圈外圈哪层走还不够，资深攻城狮还考虑过孔残桩（stub） 的影响。当信号从L1进入过孔，计划在L5层内圈输出时，过孔的L5-L10段的铜壁并没有终止，而是向下延伸了一段悬空“尾巴”，这就是残桩。

根据一博科技的工程实践，残桩的长度直接影响高频信号的谐振频率，从而恶化链路串扰。残桩长度Lstub 决定了谐振坑的频率点：

其中 $c$ 为光速，εr 为介电常数。残桩越长，谐振坑频率越低，一旦落入信号基频附近，链路将彻底失效。

因此，越来越多工程师采用背钻工艺，尽可能将不用的残桩钻掉。IPC规范及主流PCB supplier通常要求关键高速信号（PCIe、以太网、DDR）强制背钻，残桩控制≤5mil（约127微米）。背钻深度的理论计算公式为：

其中 Δ为0.025mm至0.05mm的工艺补偿值，过深会击穿目标层，过浅则无法根除残桩。

四、奇迹发生——-99dB的“盲孔魔法”

然而，再完美的通孔加背钻，都无法从根本上解决一个物理困境：信号穿透过孔时，周边的GND平面会被钻孔破坏，形成挖空的隔离区域。这个缺口破坏了层间平面，让TX与RX依旧存在耦合路径。

回到仿真模型，外圈走线保持L5层不变，内圈走线由L7调整至L9层——仅仅进一步拉开残桩距离，串扰就能从-44.4dB大幅降至 -49.7dB。而在残桩影响彻底消除的方案下，我们将通孔换成盲孔，串扰瞬间达到匪夷所思的 -99dB！

为什么盲孔效果如此惊人？与通孔加背钻不同，盲孔没有残桩。更重要的是，外圈过孔若使用盲孔，就实现了某一层到TOP面的微导通，它与相邻层走线之间的GND平面因此能够保持完整。这两个走线层之间，拥有了完整的隔离平面，效果自然“杠杠滴”。

根据IPC-T-50M最新定义，微孔（Microvia）是指直径≤0.15mm、最大纵横比1:1、起止层深度≤0.25mm的盲埋孔结构。且根据捷配《高阶HDI板工艺窗口红线》，二阶及以上盲孔纵横比严禁超过1:1，孔径严禁小于0.08mm。

五、成本与现实的博弈：沉没在HDI市场的浪潮里

读到这里，资深PCB采购和研发管理者会说：“别盲目推盲孔，你知道HDI和任意层互连要烧多少钱吗？”

确实，盲孔对设计、加工和成本有诸多要求，不可能仅为了减小串扰就贸然采用。但随着AI服务器、数据中心交换机接口速率迈向112G及以上，信号完整性容限急剧收窄。根据Prismark数据，2025年全球PCB市场同比增长15.8%至852亿美元，其中HDI板在AI服务器与高速网络需求驱动下，产值预计年增约26%。当行业集体迈向HSD（超高速）时代时，盲孔不再是一个“能不能用”的问题，而是一个“什么时候必须用”的竞争门槛。

六、专业总结：一个资深PCB Supplier的选型建议

用盲孔解决串扰，需要注意以下几点：

1. 纵横比控制：盲孔纵横比≤1:1（激光盲孔），二阶及以上HDI盲孔纵横比≤1:1，埋孔≤2:1。超出此范围将导致镀铜缺陷和开路风险。

2. 镀铜与填孔：盲孔孔铜厚度≥20μm（IPC-6012 Class 2），采用树脂填孔+电镀填平工艺。

3. 设计协同优化：合理规划叠层，确保盲孔起止层间的介质厚度控制在60-80μm，提高激光钻孔良率。

4. 引入先进模拟仿真：在112G设计中，导入电磁场求解器对BGA过孔群进行近端串扰的精确提取，直观评估不同过孔方案对COM（Channel Operating Margin）的影响。

如果您的设计正好卡在串扰极限上，而成本预算又许可，不妨到我商城PCB在线下单页面下单。

参考文献：

1. IMARC Group. High-Density Interconnect (HDI) PCB Market Report, 2025.

2. Prismark. PCB and Substrate Market Overview and Outlook, 2026.

3. IPC-T-50M. Terms and Definitions for Interconnecting and Packaging Electronic Circuits.

4. IPC-6012. Qualification and Performance Specification for Rigid Printed Boards.

5. IEEE. Innovative Designs for Optimizing 112G+ BGA Fan-Out Crosstalk, 2022.
