高频PCB设计的挑战与解决方案

在电子工业的浩渺星空中，高频PCB电路板无疑是那颗璀璨夺目的明星。它以其高电磁频率的特性，成为无线通信、雷达探测、卫星导航等领域不可或缺的电子元器件之一。然而，高频电路板的设计却是一项极具挑战性的工作。在保证线路板性能的前提下，如何避免高频干扰和选材、解决信号完整性等问题，成为了每一个PCB设计师必须面对的难题。

防高频干扰设计

首先，高频干扰是高频电路板设计中最常见的挑战之一。为了避免这种干扰，我们需要尽量降低高频信号电磁场的串扰。一种有效的方法是拉大高速信号和模拟信号之间的距离，以减少它们之间的相互作用。同时，我们还需要注意数字地对模拟地的噪声干扰，采取适当的隔离措施，确保信号的纯净性。

PCB选材

在选择PCB板材时，我们必须在设计需求、可量产性和成本之间找到平衡点。设计需求通常包括电气和机构两部分，电气方面要考虑板材的导电性、绝缘性、介电常数等参数，机构方面则要考虑板材的强度、韧性、耐热性等性能。只有选择了合适的板材，才能确保高频电路板在复杂环境下的稳定性和可靠性。

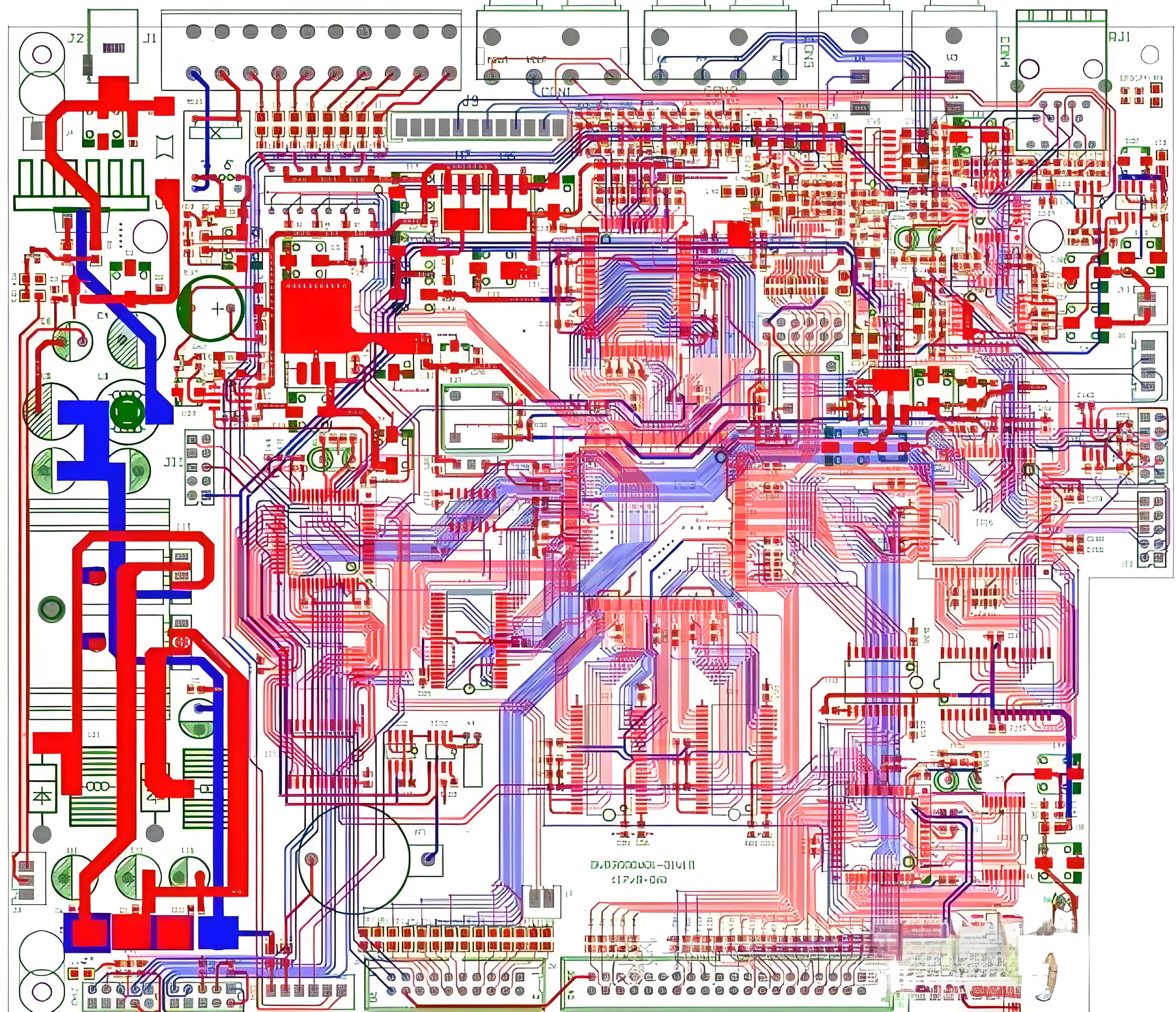

线路设计

信号完整性问题也是高频电路板设计中需要重点关注的问题。信号在传输过程中，可能会受到各种因素的影响而失真，如阻抗不匹配、电磁干扰等。为了解决这些问题，我们需要采取一系列措施，如端接调整、走线拓扑优化等，以确保信号在传输过程中的完整性和准确性。

在高频电路板设计中，差分布线是一个常见的需求。差分信号是一种特殊的信号传输方式，它通过两条相互耦合的线来传输信号，具有抗干扰能力强、传输速度快等优点。然而，差分布线也需要满足一定的条件，如两条线的长度要尽量一致、两线间距要保持不变等。为了实现差分布线，我们需要采用特殊的布线技巧和工具，以确保布线的准确性和稳定性。

在接收端差分线对之间加匹配电阻是差分布线中常见的做法。匹配电阻的值通常等于差分阻抗值，这样可以改善信号的品质。然而，在实际应用中，我们需要根据具体的电路和信号特点来选择合适的匹配电阻值，以达到最佳的效果。

差分对的布线要靠近且平行，这是因为适当的靠近可以减小差分阻抗的变化范围，保持差分阻抗的一致性。而平行则是为了确保两条线之间的耦合效果一致，从而减小信号的失真和干扰。

在实际布线过程中，我们可能会遇到一些理论冲突的问题。例如，模/数地分割隔离的原则与信号走线尽量不要跨过有分割的地方之间存在矛盾。为了解决这个问题，我们需要在设计中进行权衡和折衷，找到最适合的布线方案。同时，我们还需要注意电源和信号的回流电流路径不要变太大，以减少电磁干扰和能量损失。

晶振电路的设计注意事项

晶振作为模拟的正反馈振荡电路，其稳定性对于整个电路系统至关重要。因此，在设计中我们需要将晶振和芯片的距离尽可能靠近，以减少信号传输的延迟和失真。

最后，高速布线与EMI的要求之间也存在一定的冲突。为了解决这个问题，我们可以采用一些技巧来减少EMI的问题，如将高速信号走内层、采用屏蔽技术等。同时，我们还需要在设计过程中不断进行优化和改进，以找到最佳的平衡点。

综上所述，高频电路板设计是一项充满挑战和机遇的工作。只有不断学习和探索新的技术和方法，才能在激烈的市场竞争中立于不败之地。
