PCB压接孔的设计挑战与应对策略

在高速数字化的今天，印制电路板（PCB）作为电子产品的核心组成部分，其设计和制造的每一细节都至关重要。其中，压接孔技术以其独特的电气连接方式和可靠性，在PCB行业中占据了重要地位。本文将深入探讨PCB压接孔的设计原理、制造工艺、应用挑战以及未来的发展趋势，旨在为行业内的工程师和技术开发人员提供PCB压接孔的设计与优化建议。

1. 压接孔设计原理

压接孔是PCB上用于安装压接针的孔，这些孔通常位于板的边缘，用于将PCB与其他电路板或组件进行连接。压接针是一种无需焊接的连接方式，通过机械压力将针脚压入孔中，实现电气连接。这种连接方式具有安装快速、维修方便的特点，广泛应用于高密度、高可靠性的电子设备中。

设计压接孔时，需要考虑针脚的尺寸、材料、厚度以及PCB的材料和厚度。孔径通常略小于针脚直径，以确保针脚能够紧密地固定在孔中。此外，孔的位置精度也至关重要，任何偏差都可能导致连接不良或损坏PCB板。

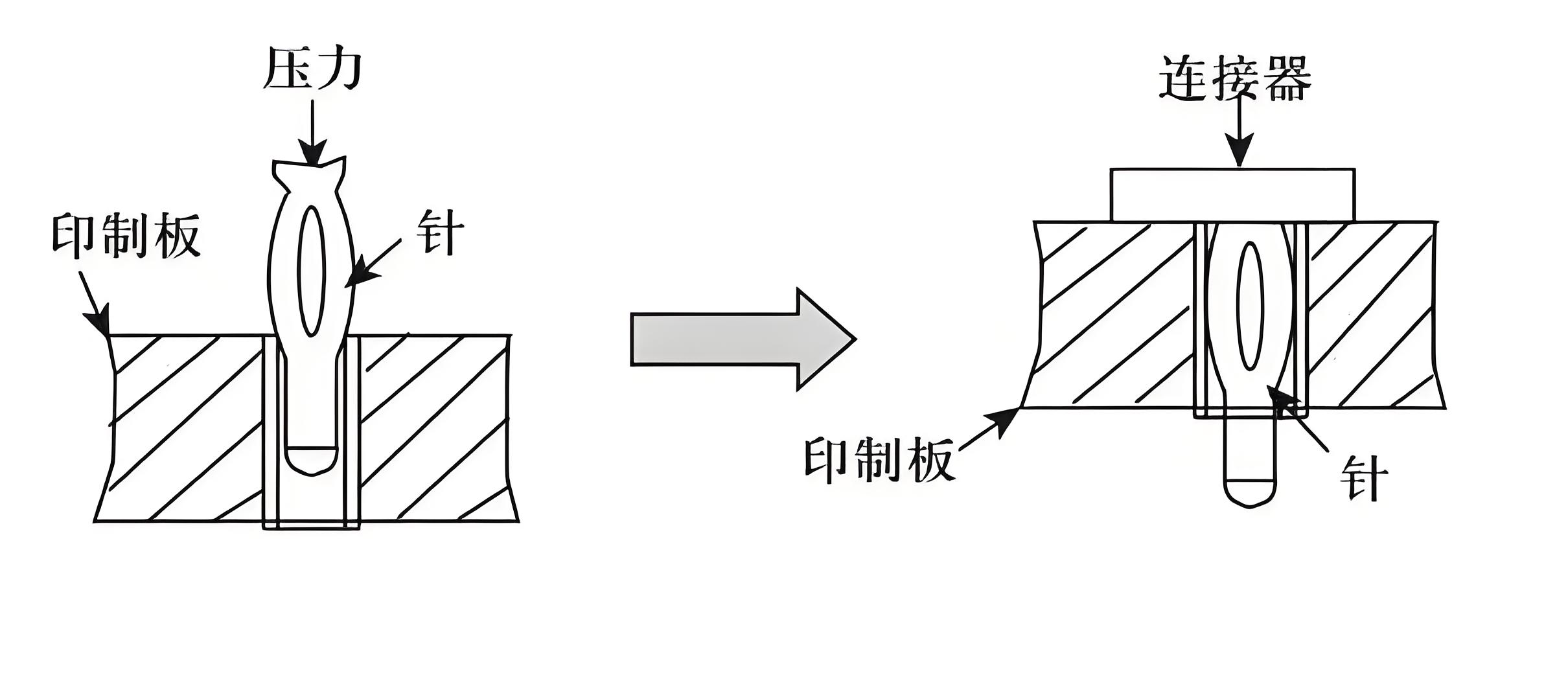

插图1：压接针与PCB板的配合示意图

2. 制造工艺

压接孔的制造工艺要求高精度和高一致性。首先，根据PCB设计文件，使用数控机床或激光切割机在PCB线路板上加工出符合设计要求的孔径。然后，通过电镀或其他表面处理技术，对孔壁进行金属化，以提高孔的导电性和耐腐蚀性。最后，通过专用的压接设备，将压接针精确地压入孔中。

插图2：PCB板压接孔的制造

3. 应用挑战

尽管压接孔提供了一种便捷的电子元器件的连接方式，但在实际应用中也面临着一些挑战。首先，压接过程中的力量控制必须精确，过大的力量可能会损坏PCB孔或针脚，而过小的力量则可能导致元器件针脚与过孔结合不够紧密。其次，随着电子产品向小型化、高性能化发展，PCB上的元件密度越来越高，这就要求压接孔的设计更加精细，对制造工艺的要求也更高。

另一个挑战是温度变化对连接可靠性的影响。在温度波动的环境中，PCB和针脚的材料可能会发生不同程度的膨胀或收缩，这可能导致连接松动或断裂。因此，选择合适的材料和设计缓冲结构以适应温度变化是提高压接孔可靠性的关键。

4. 优化策略

插图3：PCB电路板压接孔的设计优化策略

为了克服上述挑战，PCB设计师们通常可以采取以下优化设计策略以减少线路板在各种温度环境下所造成的连接问题：

- 材料选择

选择具有良好弹性和抗疲劳性的材料作为压接针和PCB的基材，以提高连接的稳定性和耐久性。

- 孔径和位置精度

利用高精度的数控机床和激光切割技术来加工压接孔，确保孔径和位置的精确度。

- 力度控制

开发专门的压接工具和设备，以实现对压接力度的精确控制，避免过度或不足的压力。

- 温度适应性

设计具有热膨胀补偿的结构，如预留一定的间隙或使用柔性材料，以适应温度变化带来的影响。

- 测试与验证

进行全面的测试和验证，包括机械强度测试、电气性能测试和环境适应性测试，确保压接孔在各种条件下都能保持良好的性能。

5. 未来发展趋势

随着电子行业的不断发展，对压接孔技术的研究和应用将更加广泛。一方面，随着新材料和新工艺的出现，压接孔的性能将得到进一步提升；另一方面，随着智能制造和自动化技术的发展，压接孔的制造效率和一致性也将得到显著提高。此外，随着对环保和可持续发展的重视，绿色制造和循环利用也将成为压接孔技术发展的重要方向。

结论

压接孔作为PCB设计中的一个关键技术细节，其优化和应用对于提高电子产品的性能和可靠性具有重要意义。通过深入理解压接孔的设计原理和应用挑战，并采取相应的优化策略，设计师可以在保证连接质量的同时，提高生产效率和降低成本。随着电子行业的不断发展，对压接孔技术的研究和应用将更加广泛，为未来的创新和发展奠定坚实的基础。
