解密PCB载流“热魔咒”：IPC-2152如何重塑电源线宽设计逻辑？

引言：一场由“经验公式”引发的量产灾难

假设您正在负责一款边缘计算网关的PCBA量产导入。在85℃环测老化箱中，板子上的DDR供电LDO每隔几十分钟便周期性掉电复位。示波器抓取到3.3V电源轨上出现了规律性的0.2V电压塌陷，而源头竟是一根看似绝对“合规”的50mil电源走线。

硬件工程师百思不得其解——按IPC-2221流传下来的“1A/10mil”法则，50mil承载5A简直绰绰有余。然而热成像仪给出的真相是：该走线铜皮温度已飙升至70℃+，电阻率随温升急剧恶化，压降呈正反馈式激增。

这并非个例，而是深植于PCB设计领域数十年的认知代差。IPC（国际电子工业联接协会）早在2009年便发布了IPC-2152标准，彻底重构了载流模型，但至今仍有大量设计在重复踩坑。

一、旧标准的“原罪”：被忽略的边界条件

追根溯源，传统“1A=10mil”的口诀源于上世纪50年代NBS（美国国家标准局）的简陋测试环境。那时的测试板是单层、裸露、无内层参考面的过时结构。

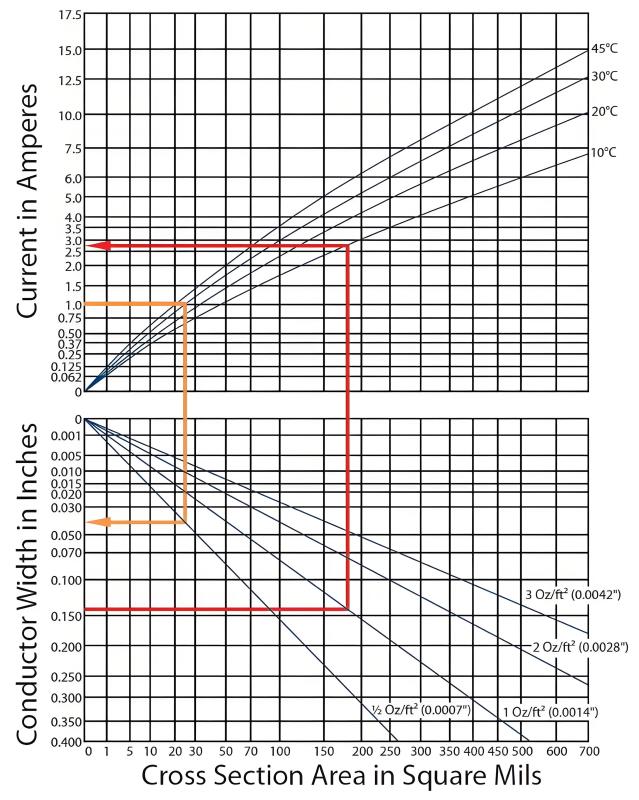

而现代PCB（尤其是6层以上PCBA）拥有完整的地平面和电源平面。IPC-2152通过26类真实叠构的有限元热仿真证明：铜箔的散热效率不仅取决于截面积，更取决于其周围介质的导热路径。IPC-2221附录中的图表因未考虑邻近铜层的“散热暗效应”，在多层板设计中不仅不准，甚至会因为过度设计浪费布线空间。

核心物理解读：
导线的温升是焦耳热（P=I2RP=I2R）与散热面积、介质导热系数博弈的动态平衡。IPC-2152给出的基础公式虽与旧版形似，但内涵已截然不同：

I=k×ΔT0.44×A0.725I=k×ΔT0.44×A0.725

其中，$A$为截面积（mil²），$k$为结构系数（外层自然对流基准取 0.024，内层取 0.012）。请注意，这组系数本身就隐含了标准对现代PCB散热环境的重新标定。

二、工程实战中的“五重修正律”

要将IPC-2152落地为可靠的PCB/PCBA设计，不能死查一张表，必须动态审视以下五大物理变量的耦合关系。

1. 邻近铜面的“热沉”增益（最易漏算的福利）

走线下方参考平面的距离，决定了散热效率的天花板。IPC-2152实测数据显示：

• 当走线与下方完整地平面介质厚度为 4mil 时，载流能力可暴涨 30%~40%；

• 介质厚度 8mil 时，增益约 20%~30%；

• 介质厚度 12mil 时，仅剩 10%~15%。

工程启示： 同样走100mil宽、2oz铜的电源线，40℃温升下孤零零走线仅能扛12A；但若紧邻L2层铺设1oz地平面（介质4mil），实测可安全承载20A以上（提升超60%）。这意味着，合理利用叠层距离，比单纯加宽走线更“划算”。

2. 内层埋线的“绝热”折减

环氧树脂（FR4）的导热系数远低于空气对流。被埋在L5/L6层的电源线，热量散不出去。IPC-2152明确指出：内层载流能力仅为同规格外层走线的 55%~65%。
若需在内层承载5A电流且维持20℃温升，1oz铜厚线宽至少需要70mil以上，绝非外层的45mil。

3. 直流压降的“温水煮青蛙”

温升没爆，不代表负载不“饿死”。长线电阻引发的IR Drop在低压大电流场景下极为致命。
铜的电阻率温度系数约为 $0.0039/℃$，70℃时电阻率比20℃时高出近20%。压降公式为：

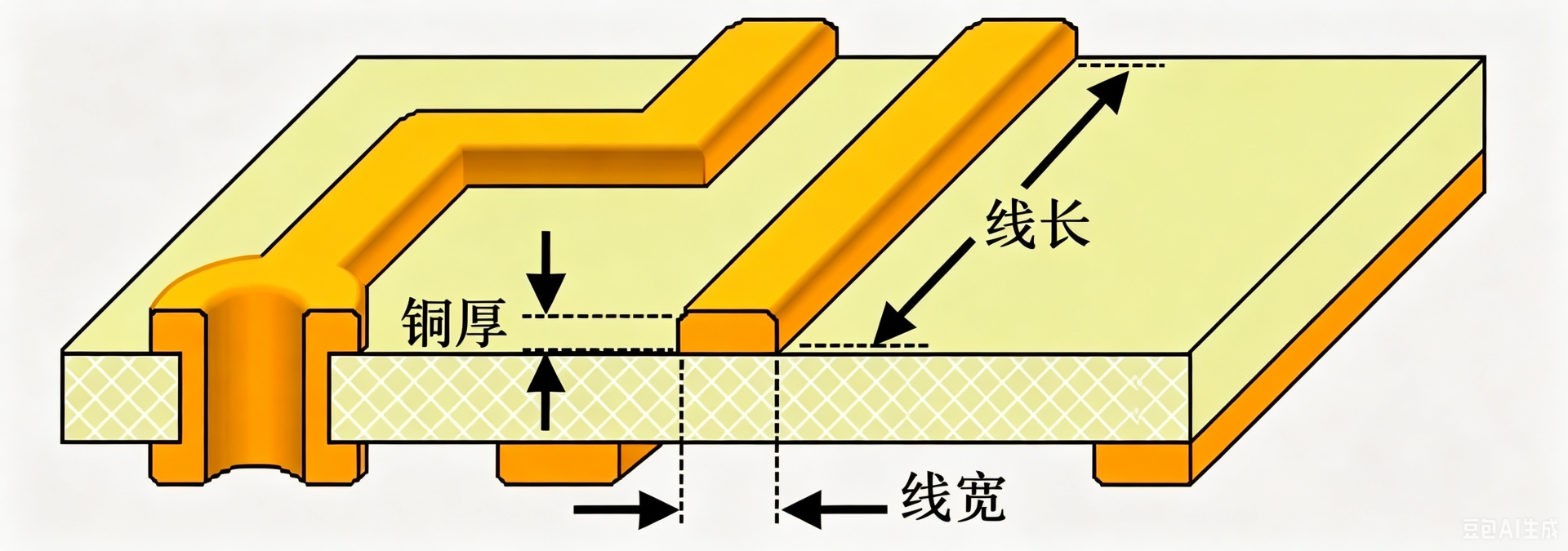

ΔV=I×ρ×LW×tΔV=I×ρ×W×tL

以所述故障板为例：$L=100mm$，$W=50mil$，$t=1oz(35\mu m)$。20℃时电阻约38.7mΩ，5A产生 0.194V 压降。对于3.3V电源，这已是 5.9% 的损耗，足以让后级LDO进入欠压锁定（UVLO）。若加上温升带来的电阻正漂移，压降直逼0.23V，系统必然硬复位。

4. 过孔阵列的“电流拥挤”效应

过孔是载流链路中最细的“喉咙”。标准0.3mm孔径、25μm电镀铜的过孔，在10℃温升下极限仅 1.2A。
更重要的是，由于引脚电阻差异，阵列边缘的过孔往往比中心过孔多吃 20%~30% 的电流。工程上若需过5A，不能只算 $5/1.2\approx 4$ 个，必须排布 5~6个（2×3阵列）并留足冗余；过10A则需 10~12个（3×4阵列）。

5. 高频下的趋肤“屏蔽”效应

当电源轨上存在 >1MHz 的高频纹波或开关噪声时，趋肤效应将大幅削弱有效载流截面积。

δ=66.1f(mm)δ=f66.1(mm)

在 $f=10MHz$ 时，趋肤深度 $\delta \approx 21\mu m$。对于2oz铜（70μm），内部49μm的铜层几乎无电流通过，有效导电层仅占总量的30%。
硬性门槛： 当链路电流 >10A 且频率 >1MHz 时，IPC-2152的直流查表已完全失效，必须引入 Ansys Q3D 或 Cadence Celsius 进行3D电磁-热协同仿真。

三、IPC-2152 核心参数速查表（工程落地版）

以下数据基于IPC-2152热仿真模型拟合，基准条件：自然环境对流，1oz铜（35μm）。

注：内层数据已按IPC-2152折减系数（0.55~0.65）进行放大处理。

四、结语：从“经验驱动”迈向“热物理驱动”

现代高密度PCBA设计，早已不再是简单的“连连看”。一块板子在老化房里的“不明原因”重启，往往是温升、压降、过孔瓶颈与高频损耗的连锁反应。

设计的底线性原则：

1. 叠层优先：大电流走线紧贴完整地平面（介质≤8mil），善用“热沉”红利。

2. 三维热阻核算：内层走线按外层折减系数降额，切勿盲目埋线。

3. 直流与交流分离：长线必算IR Drop；高频链路必算趋肤深度，必要时采用沉金或银浆填充。

4. 过孔降额使用：按计算值 × 1.3倍排布过孔，以抵消边缘电流拥挤效应。

您是否有正在设计的电源链路需要载流仿真验证？ 作为专业的PCB/PCBA一站式制造商，我们提供基于IPC-2152标准的Design for Manufacturing (DFM) 热评估服务。无论是材料选型（TG值/铜厚）还是过孔塞孔工艺，我们的FAE团队都能为您提供精准的载流quote（报价与方案）。

数据来源声明

本文核心数据、公式及修正系数均引用自 IPC（国际电子工业联接协会） 于2009年发布的官方标准 《IPC-2152: Standard for Determining Current Carrying Capacity in Printed Board Design》 。铜箔电阻率、趋肤深度等材料物理参数参考自《CRC Handbook of Chemistry and Physics》及IPC-2221通用设计准则。过孔工程冗余数据来源于IPC-2152衍生计算与行业内主流高多层板（HDI）制造商的长期可靠性测试统计。
