PCB板边布线的隐性代价：从差分模态转换到3H安全间距

板边布线的隐性代价：差分阻抗与辐射损耗

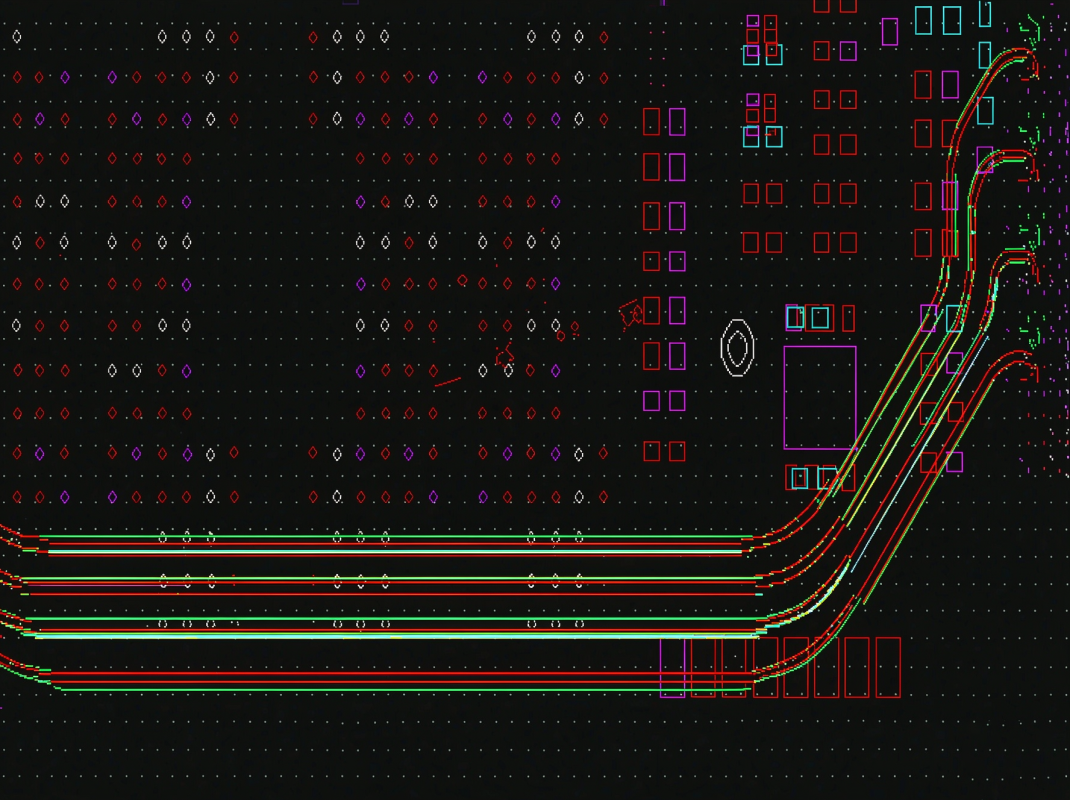

在PCB设计中，走线不能靠板边太近，几乎是每个工程师入门时就被告知的原则。然而，真正理解这条规则背后机理的人并不多。要厘清这个问题，必须从差分信号在板边环境中的行为变化入手。

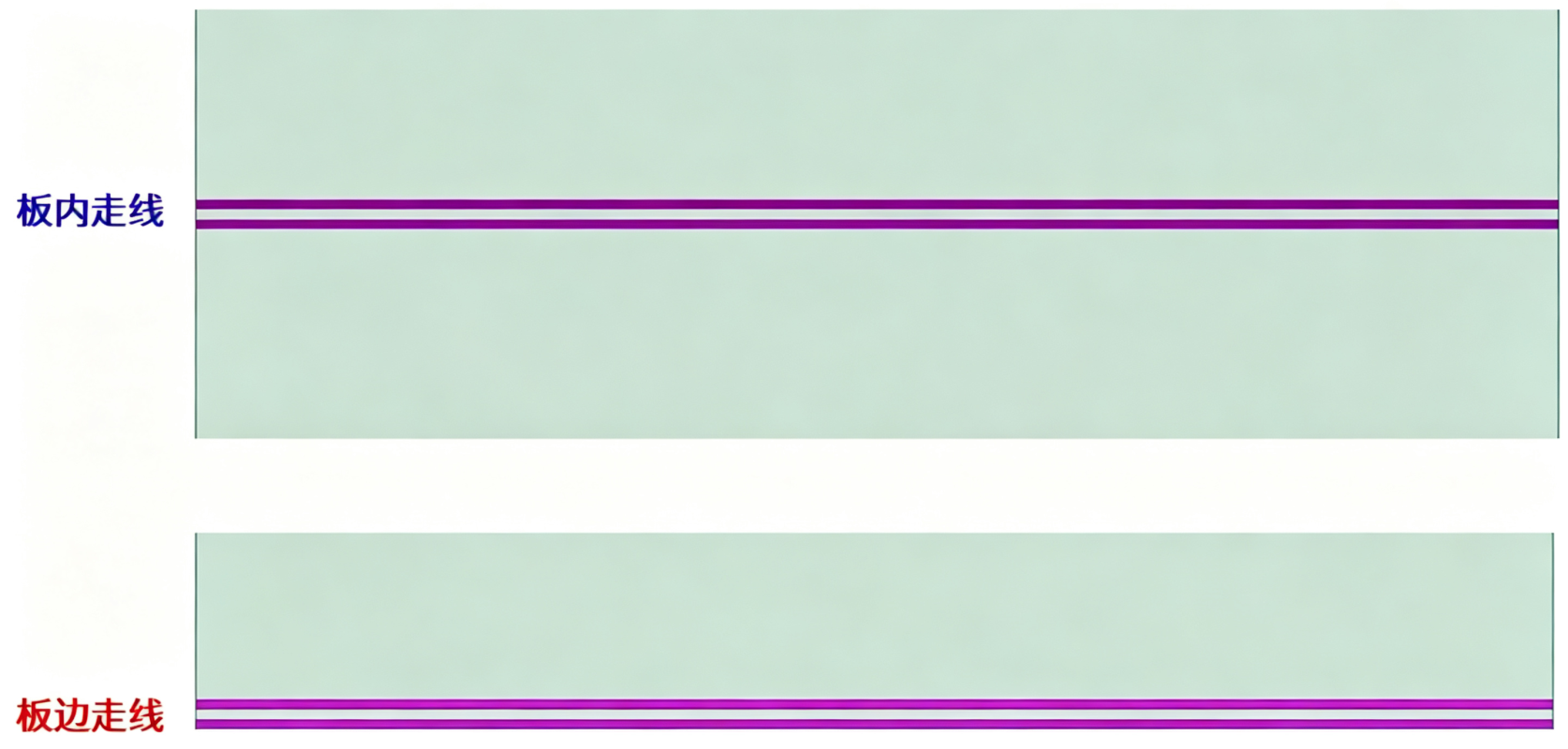

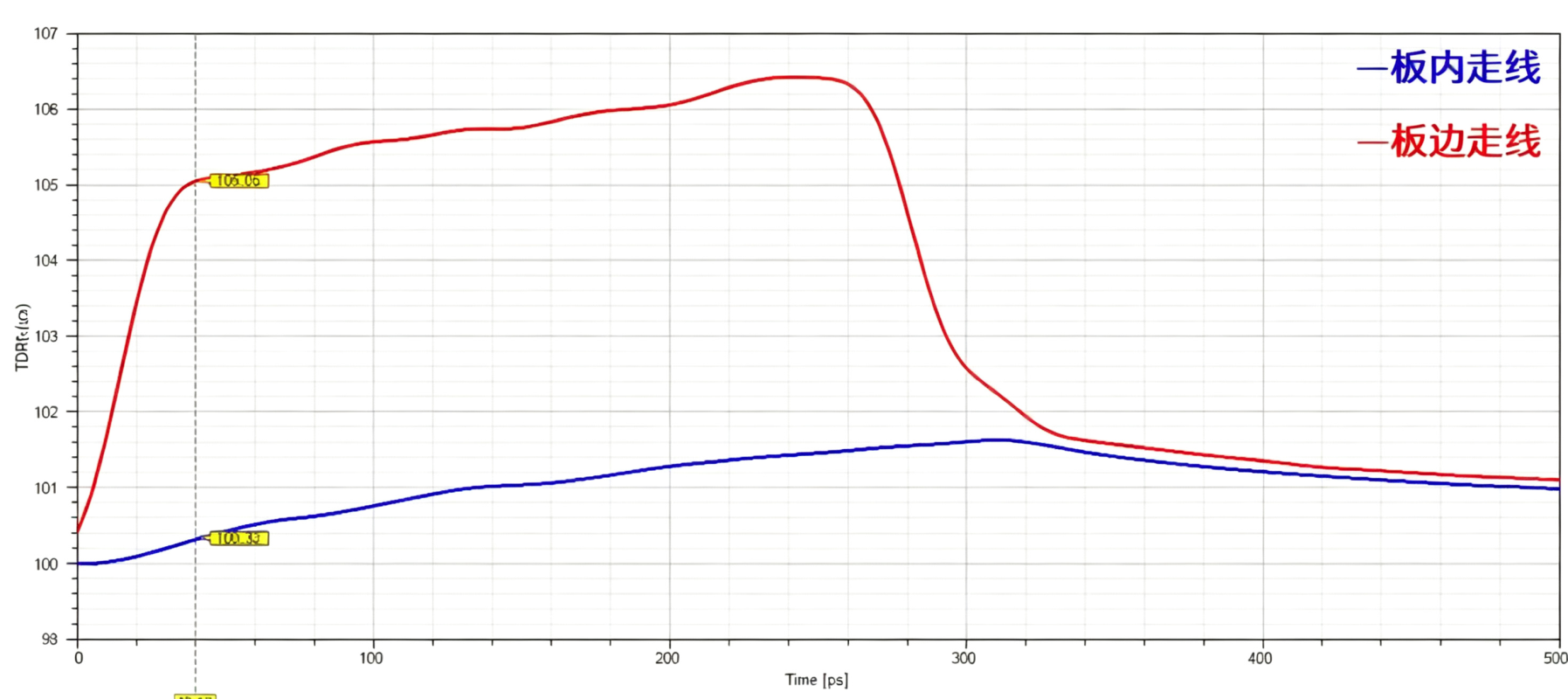

以一个典型仿真模型为例：长度1000mil的差分走线，上下各一个相邻参考平面，分别比较板内走线与板边走线的表现。仿真结果清晰显示，板边走线的差分阻抗显著高于板内走线。根本原因在于回流环境的改变：由于板边位置的物理限制，回流平面有效宽度变窄，回路电感随之增加；同时，相当比例的电磁场分布到了板外空气中，有效介电常数下降。二者叠加，共同推高了特性阻抗。

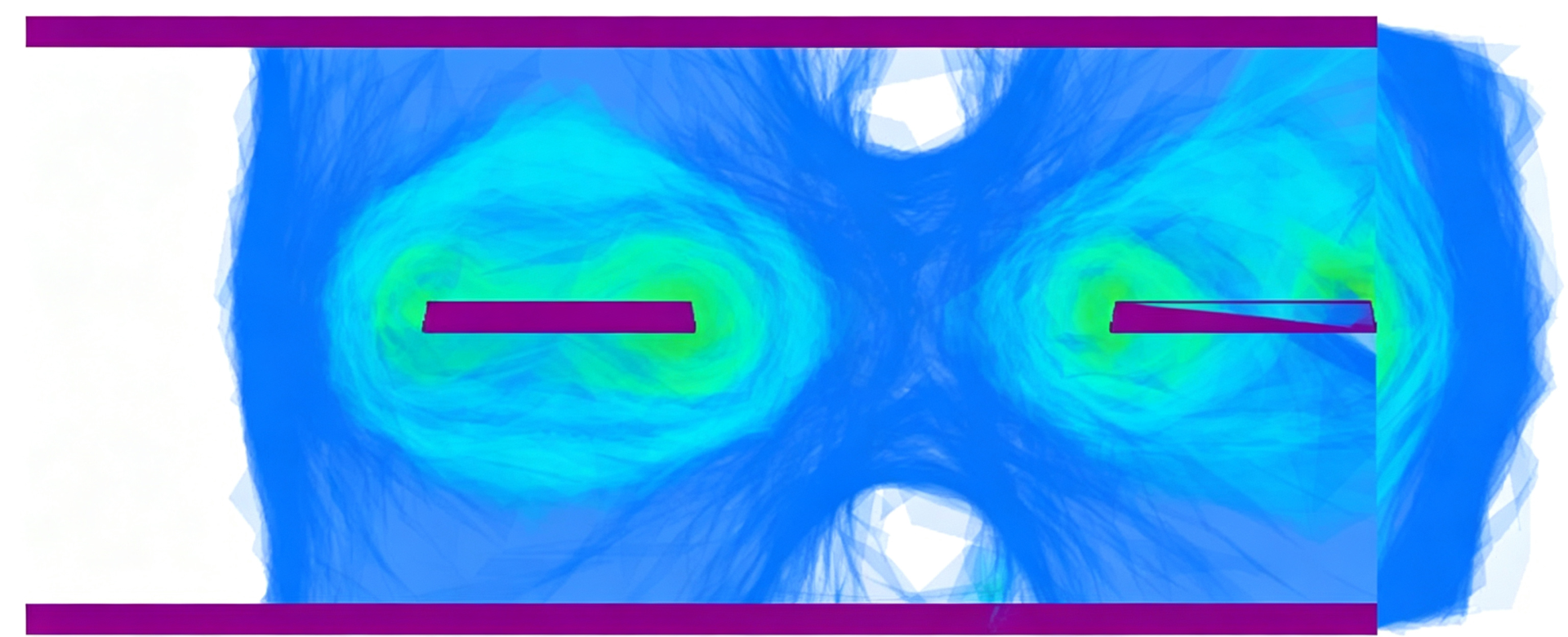

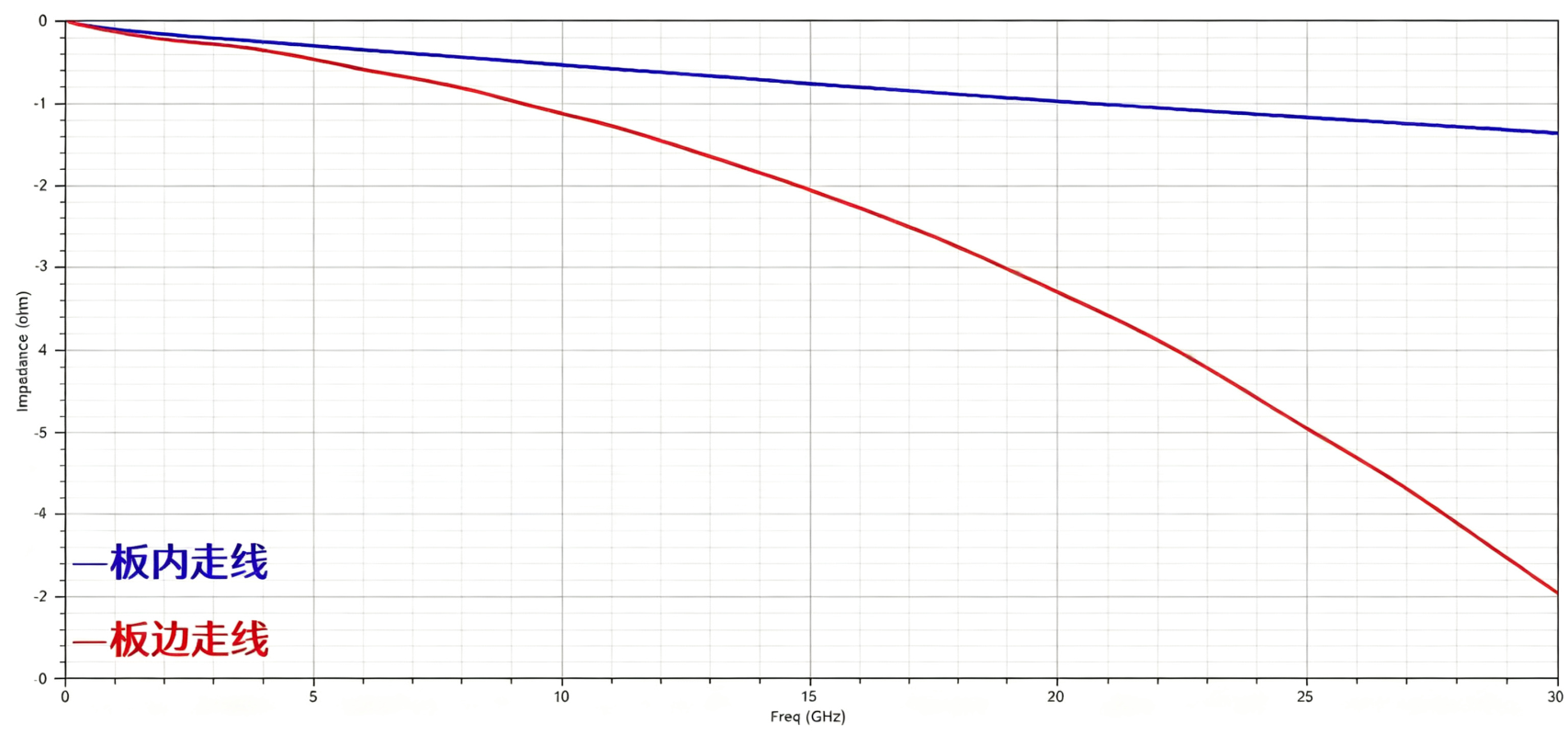

除了阻抗偏移之外，插入损耗的增加同样值得警惕。常规损耗分析中，导体损耗和介质损耗是两大主要来源，但板边走线引入了一个容易被忽略的第三类损耗——辐射损耗。从电场分布云图上可以直观地看到，板边走线有相当比例的电场延伸到了板外区域，这部分能量不再被参考平面有效束缚，而是以电磁辐射的形式向外传播。

SCD21：揭示模态转换背后的共模噪声危机

辐射损耗的产生机制，需要通过模态转换参数SCD21来理解。SCD21（Differential mode→Common mode）衡量的是差分信号输入时共模信号的输出比例，是评估差分通道对称性的关键指标。

在理想差分通道中，N线和P线完全对称，差分信号不会转化为共模信号。但板边走线的特殊性在于：虽然N/P两根走线本身几何对称，它们各自的回流环境却存在显著差异。靠近板边一侧的回流路径与另一侧不同，导致了差分通道的实质不对称。仿真数据表明，板边走线的SCD21远大于板内走线，意味着大量差分信号能量转化为了共模噪声。

共模噪声的危害远不止于信号质量下降。共模电流在参考平面上流动时，会形成等效辐射天线效应，引发严重的电磁干扰（EMI）问题，威胁系统整体的电磁兼容性。

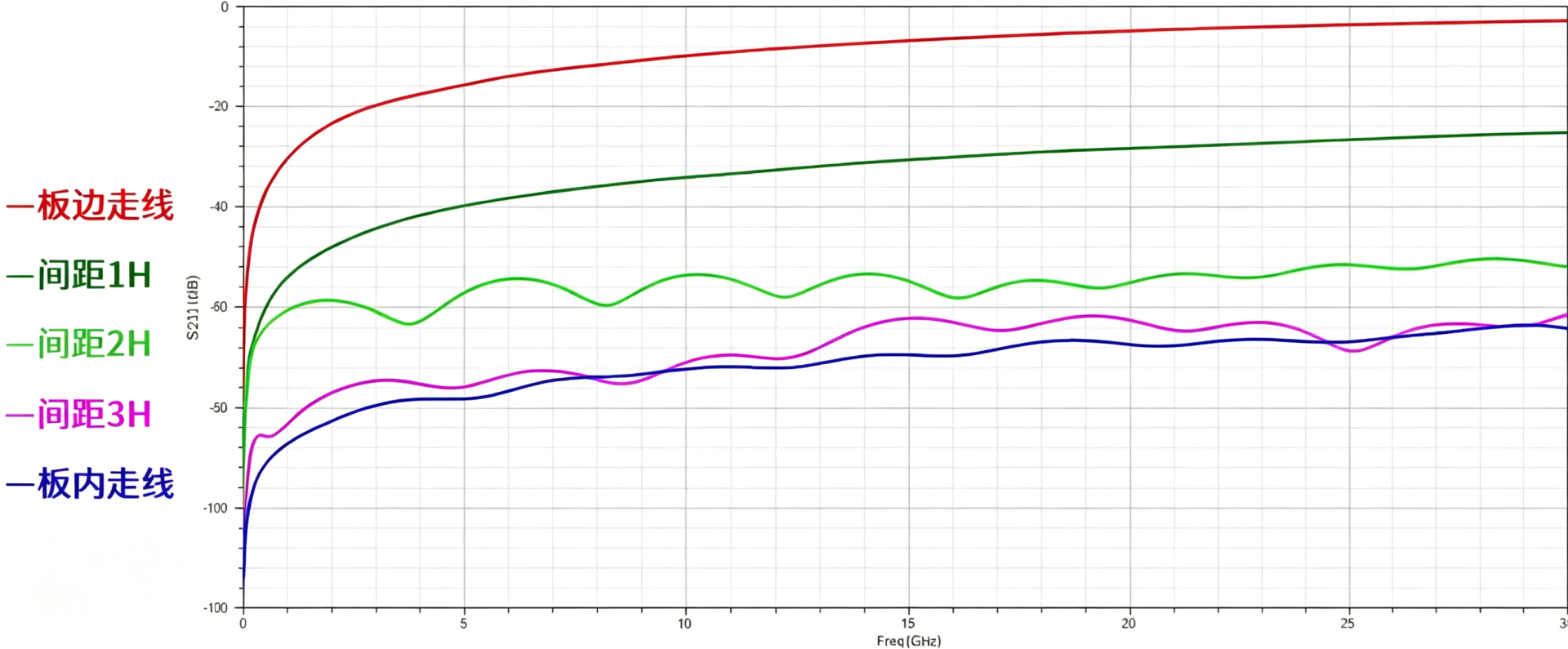

那么，走线离板边多远才能将SCD21降至可接受水平？仿真给出了明确答案：以H（信号走线到最近参考平面的垂直距离）为单位，走线到板边间距从0H、1H、2H递增至3H时，SCD21显著降低，3H时基本与板内走线持平。

制造工艺约束：3H不是终点

如果仅从信号完整性角度考虑，3H似乎已经足够。但实际设计远非如此简单。

PCB外形加工涉及铣边、锣边和V-CUT分板等多道工序。V-CUT刀片在板子两面切割出V型槽，分板时应力集中，极易撕裂靠近板边的铜箔或线路。IPC-2221B《印制板设计通用标准》对此有明确分级要求：外层导线/铜箔到板边至少0.25mm（10mil），内层导线/铜箔至少0.5mm（20mil）。对于关键信号线，标准建议在此基础上额外增加板边距以提升可靠性。

从制造工艺角度看，CNC锣边通常要求板边离线路不小于0.3mm，V-CUT拼板时走线距V-CUT中心线间距不能小于0.4mm。若采用V-CUT分板方式，导线距V-CUT中心线至少0.5mm，强烈建议≥0.8mm。

值得注意的是，IPC-2221B还提供了高压场景下的间距计算基准：最小间距 = K × (电压峰值)^0.6，其中K取决于导体所在层（内层或外层）以及是否涂覆。这意味着高压线路的板边距需求会远超3H的仿真结果。

综合电学性能和制造工艺两方面的要求，实用的设计规则应当是：高速差分信号布线到板边的距离不低于3H，同时满足IPC-2221B的最低板边间距要求；对于V-CUT分板或高压应用场景，还应在此基础上进一步加大安全裕量。

如何降低差模转共模：从设计策略到供应商选择

理解了板边布线的风险机理后，以下几项设计策略可以帮助工程师有效控制SCD21指标。

第一，保持差分对两根线的参考平面一致性。两根线应同层、同参考、同过孔数量，换层和扇出结构尽量镜像对称，避免因参考平面不连续导致回流路径不对称。

第二，合理规划板边禁布区。在PCB设计软件中设置板边禁布区至少0.5mm，高速信号区域建议扩展至1.0mm以上，并在布线规则中强制约束。

第三，选择加工精度匹配的PCB供应商至关重要。外形精度公差控制在±0.10mm以内的高精度板厂，能够为板边距设计提供更可靠的保障。如果您正在寻找具备高精度外形加工能力的高多层PCB supplier，建议在询价阶段明确提供板边禁布区要求和分板方式，以便获得准确的DFM反馈和报价。

对于需要批量PCBA加工的项目，在layout阶段就将板边设计约束纳入考量，可以有效降低后续改板和报废成本。有经验的设计团队通常会在投板前进行DFM审核，确保板边间距满足制造端工艺窗口。

数据来源：本文引用的IPC-2221B标准条款（外层导线板边距≥0.25mm、内层≥0.5mm、高压间距公式K×(Vpeak)^0.6）来源于IPC-2221B《Generic Standard on Printed Board Design》Section 6 Table 6-1及Section 10.1.4。差分走线SCD21仿真数据来源于高速先生基于1000mil差分走线模型的仿真研究，仿真条件为上下相邻参考平面结构。制造工艺间距数据来源于IPC-2221B及行业通用PCB制造规范。
