把两根线的中心距拉到三倍线宽——这个被称为“3W规则”的PCB设计口诀，几乎每位硬件工程师都烂熟于心。规则一设、DRC一过，很多人就默认串扰问题已经结束。可到了高速接口、长距离时钟线或高阻节点上，同样的3W间距，结果可能完全不同。

问题不在于3W没用，而在于它只是把“线间距”这个变量先控制住了，并没有替你回答所有电磁条件。3W是布线起点，不是脱离叠层与边沿条件的保证书。

一、先说清楚：3W里的W到底是什么

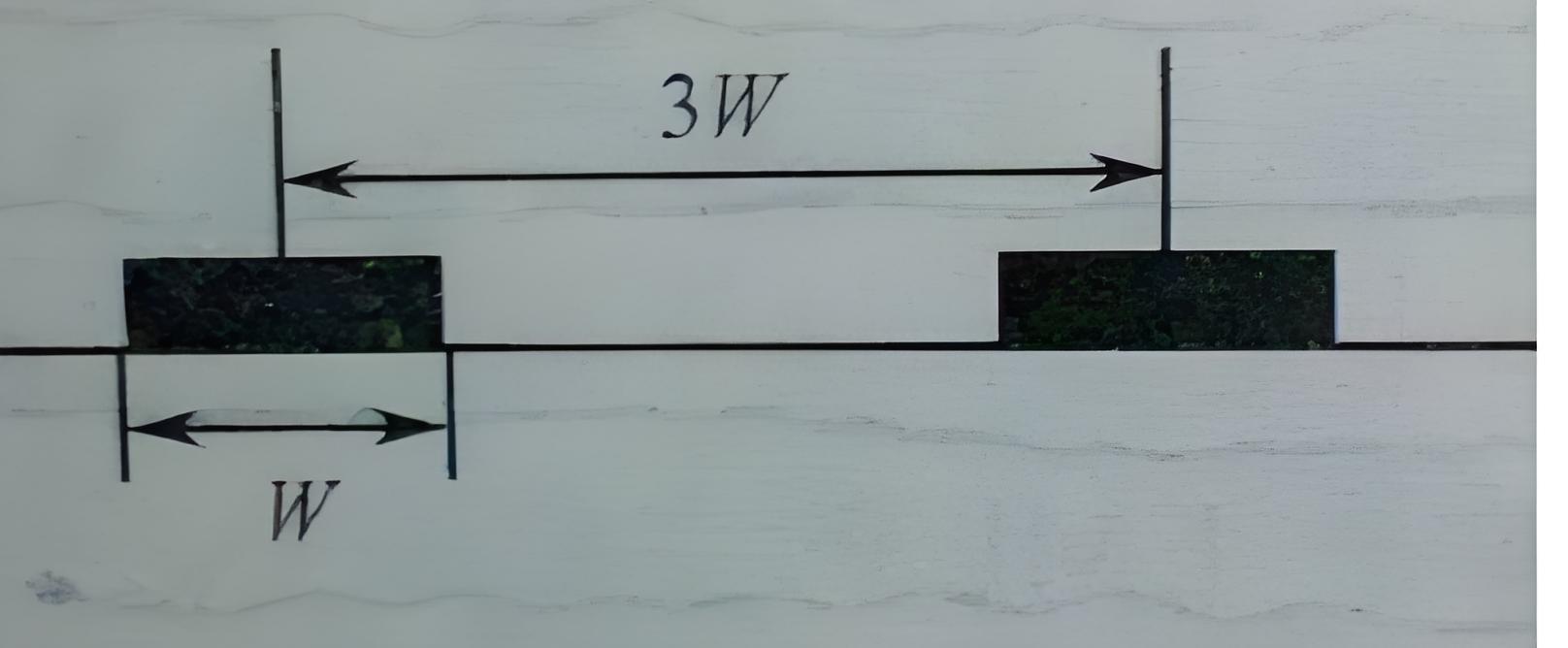

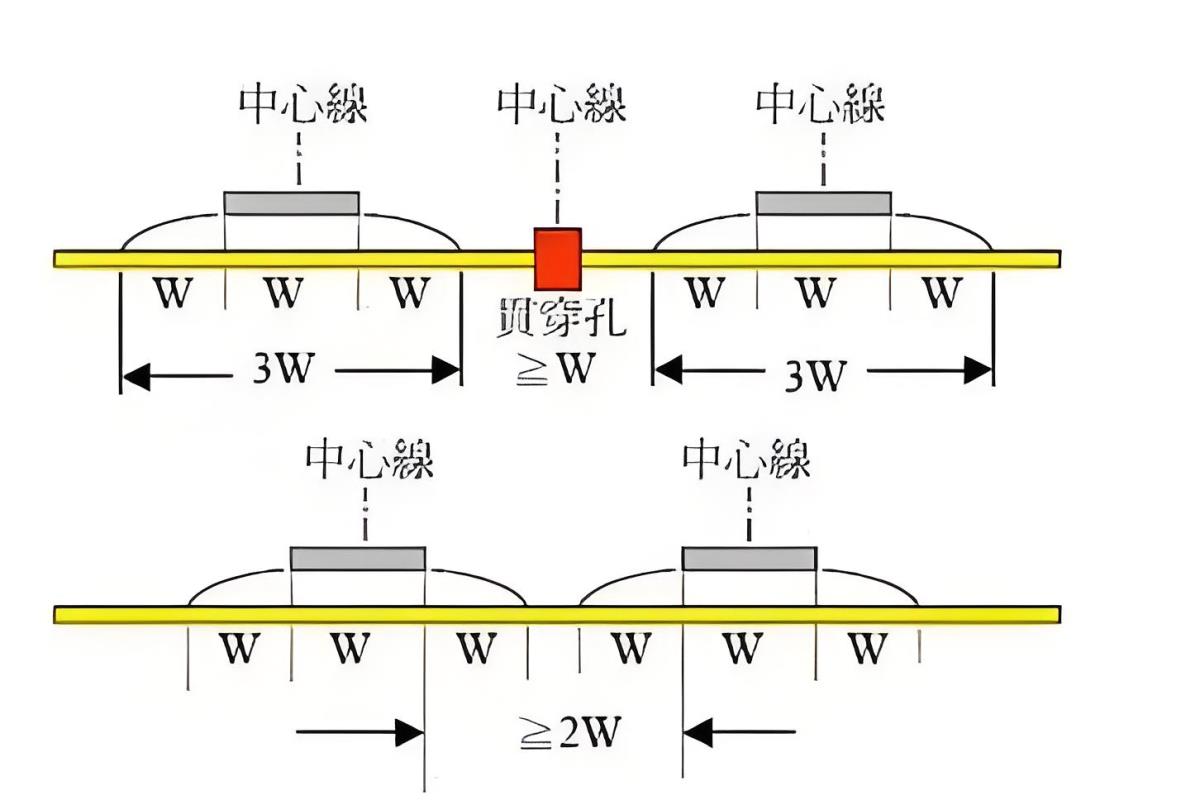

3W规则最常见的定义是：相邻走线的中心距不小于三倍线宽W。因为中心距包含了一根线宽，所以换算成边到边间距，实际是2W的距离。如果团队在规则里不先统一“中心距”还是“边到边”，同一句“3W”就可能被两个人画成两种几何。

更关键的是，W只是走线几何的一部分。走线到参考平面的距离H、铜厚、介质材料、相邻层的走线方向，都会改变电场分布。把W写进规则，不等于其他参数自动消失。

二、拉开间距为什么能降低串扰——物理本质与数据

信号跳变时，侵害线周围变化的电场和磁场通过互电容（Cm）和互电感（Lm）在受害线上感应出噪声电压。两线越近、并行越长，彼此共享的场越多；距离拉开后，耦合通常会减弱。

定量来看，在50Ω特性阻抗条件下，间距为1W时串扰约-20dB，2W时约-30dB，3W时约-38dB至-40dB。换算成百分比，3W规则通常可将串扰降低约70%。要达到98%的电场隔离，则需要10W的间距。

但如果走线离连续参考平面更近，更多电场会被约束在线与参考平面之间，横向“伸向”邻线的比例也会下降。间距与参考平面距离必须放在同一张图里理解。

三、同样是3W，为什么两块板表现可能不同

串扰的强弱由多个变量共同决定，3W只是其中之一。

边沿更快：串扰幅度正比于侵害信号的上升/下降时间，而非时钟频率。一个100MHz的信号如果边沿为500ps，其串扰危害远超1GHz但边沿为1ns的信号。IPC-2251明确指出，走线长度超过2倍上升时间（以ns为单位）时即需按传输线处理。

平行更长：近端串扰（NEXT）在耦合长度超过临界长度后趋于饱和；但远端串扰（FEXT）随耦合长度持续增加。短距离擦肩而过与长距离并排走线，耦合累积完全不同。

H更大：走线离参考平面越远，场越容易向邻线扩展。3W规则的有效性与叠层结构密切相关——当介质厚度H增大时，同样的3W间距可能提供远低于预期的隔离度。

受害线更敏感：高阻输入、复位、时钟和模拟节点，对较小耦合也可能有反应。一般要求串扰值控制在信号幅度的5%以内。

层间重叠：只检查同层间距，可能漏掉上下相邻层的长距离平行耦合。

四、哪些网络更值得优先拉开

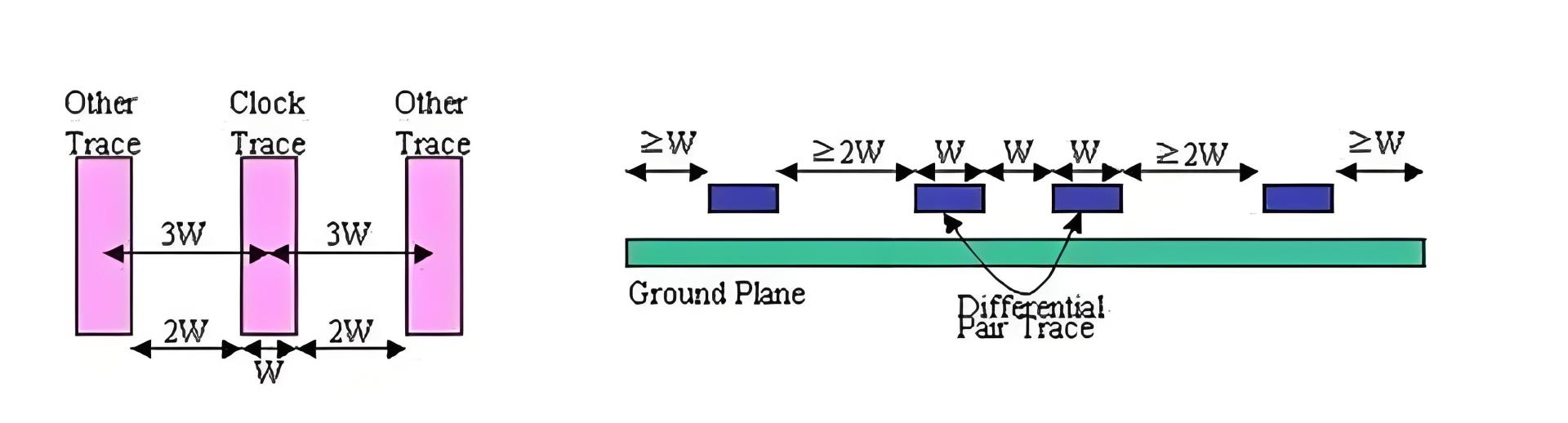

并不是整块板所有网络都要被强行拉成同一个间距。规则资源应优先给最可能成为侵害源、或最容易成为受害者的网络。

• 强侵害源：边沿快、摆幅大、重复翻转的时钟、开关控制与高速单端网络

• 敏感受害线：复位、使能、高阻模拟输入、参考电压和低噪声采样节点

• 长距离并行线：两线耦合长度越长，越需要把间距与层向一起审查

• 差分对外部：对内耦合是差分结构的一部分，但整对与其他网络仍需要隔离

对于某些要求更高的信号，可能还需满足5W甚至10W原则。

五、Layout中落地6步法，而不是只填一个数字

第一步：按边沿速度与接收端敏感度给网络分级，不要按“数字/模拟”两个大类粗分。

第二步：确认每个信号层到参考平面的距离H，并检查参考平面是否连续。对于微带线，3W规则在50Ω特性阻抗条件下效果较好；对于带状线，由于上下均有参考平面，远端串扰理论上可趋近于零。

第三步：明确规则使用中心距还是边到边间距，避免团队口径不一致。

第四步：同时限制最长并行耦合长度，尤其关注同层和相邻层。

第五步：对时钟、复位、高阻节点与高速单端线设置更高优先级。

第六步：关键链路结合场求解、串扰仿真或板级测量验证，不把DRC通过当作结论。

六、进阶：什么时候该用3H而不是3W

现代高密度HDI板中，当介质厚度H减小至3mil左右时，若强制维持3W间距会导致布线资源浪费。此时耦合主要由垂直场主导，应采用3H规则（间距≥3倍介质厚度）。

某12层服务器主板案例显示：在Top层采用3W（W=4mil→S=12mil）后，DDR5地址总线近端串扰从42mV降至28mV，满足JEDEC JESD209-5规定的35mV噪声容限；而在内层信号层（介质厚2.5mil），改用3H（S=7.5mil）配合20%阻抗容差控制，串扰仅上升3mV，布线效率提升22%。

七、最常见的4个误区

• 误区一：把3W当成任何叠层、任何边沿都适用的固定安全距离。

• 误区二：只看同层线距，不看上下层重叠和平行长度。

• 误区三：所有网络一刀切，导致关键线没有空间，普通低速线却占满通道。

• 误区四：引用固定“串扰降低百分比”，却不说明模型、叠层、端接和测量边界。

写在最后

下次看到“3W已满足”，先别急着在评审表上打勾。再问一句：这根线离参考平面多远、和谁并行了多长、受害端到底有多敏感？

能回答这些问题，3W才是一条有边界的工程规则；答不出来，它就只是一串容易记住的数字。

工程判断：3W是一个便于布线起步的几何启发式，不是串扰免检线。真正可交付的规则，必须把W、H、边沿、并行长度和网络敏感度一起定义。

数据来源声明：

本文引用的技术数据与标准参考来源如下：

• IPC-2251《高速电子电路封装设计指南》（2003）

• IPC-2221《印制板设计通用标准》

• IPC-2152《印制板载流能力标准》

• JEDEC JESD209-5《DDR5 SDRAM标准》
