高速PCB连接器阻抗过渡设计规范：从渐变焊盘到过孔阵列的系统级解决方案

在高速数字电路设计中，连接器入口处的阻抗不连续堪称信号完整性（Signal Integrity, SI）的“第一杀手”。当信号速率跨越10Gbps门槛，乃至步入56Gbps PAM4、112Gbps PAM4时代，连接器管脚与PCB传输线之间的阻抗过渡区——那个往往只有几毫米的方寸之地——已成为决定整个链路成败的关键环节。

IPC-2141A《高速受控阻抗电路板设计指南》明确指出，连接器作为互连子系统的重要组成部分，其阻抗控制必须纳入整个传输线设计框架中通盘考量。而IPC-6012《刚性印制板的鉴定及性能规范》则对阻抗公差提出了具体要求：常规设计±10%，高速设计±7%，高端产品甚至要求±3%。

然而，仅仅依靠缩小焊盘尺寸或串联匹配电阻，远不足以驯服连接器入口的阻抗“过山车”。连接器入口阻抗问题从来不是单点优化能解决的——它是一个系统工程，从管脚结构、焊盘形状、参考平面到过孔stub，每个环节都必须对齐。

一、渐变焊盘（Tapered Pad）：把阻抗突变“拉”成缓坡

连接器管脚宽度往往远大于PCB走线宽度。以某VPX高速连接器为例，焊盘处走线宽度为0.15mm，而板内差分走线仅0.12mm。这种宽度骤变带来的寄生电容效应，会引发阻抗的急剧跌落。

理论层面，焊盘寄生电容引起的阻抗跌落可通过以下公式近似估算：

ΔZ ≈ −½ · Z₀² · C_p · ω

其中Z₀为传输线特性阻抗，C_p为焊盘寄生电容，ω为角频率。该公式揭示了电容对阻抗的“削峰”效应——频率越高，跌落越严重。

解决之道在于渐变焊盘（Tapered Pad） 设计。核心原则是：焊盘宽度从W_pin线性过渡到W_trace，过渡长度≥3×W_trace。实测表明，采用0.15mm锥形收缩 + 0.2mm椭圆弧 + 0.1mm倒角的三段式渐变结构，可将TDR阻抗谷值从65Ω拉升至78Ω，整个过渡区压缩至仅0.45mm。

二、阻抗调谐槽：蚀刻出“精准”的阻抗

对于管脚较粗的连接器，仅靠渐变焊盘仍不足以将阻抗拉回目标值。此时需要在焊盘两侧蚀刻阻抗调谐槽（Impedance Tuning Slot） ——通过在焊盘边缘的参考平面上开槽，削减多余寄生电容。

某16G连接器的实测数据颇具说服力：管脚内缩5mil后，阻抗从89.7Ω拉升至93.5Ω，与25G连接器性能持平。这一优化手段的本质，是通过调整焊盘与参考平面之间的电场分布，精准“削减”过量电容，而非盲目缩小焊盘尺寸。

三、参考平面补铜 + 过孔：为返回电流铺一条“高速路”

连接器焊盘正下方的参考平面挖空区域，往往是返回路径电感的“重灾区”。解决方案是在焊盘正下方设置0.3mm×0.3mm的接地铜岛，并通过4个0.2mm过孔连接到主地平面。

过孔并联的电感计算公式为：

L_parallel = L_single / N

其中N为并联过孔数量。4个过孔并联后，电感降至单过孔的四分之一。实测数据显示，这一方案可使返回路径电感降低37%，全频段2–26GHz差分阻抗波动被压制在±3.5Ω以内。

四、GND过孔阵列：把信号“关”在笼子里

过孔stub是高速链路中最大的“隐形杀手”之一。研究表明，stub每增加10mil，12GHz频点的插入损耗恶化0.8dB。当stub长度接近信号四分之一波长时，会在特定频点形成强烈的谐振陷波。

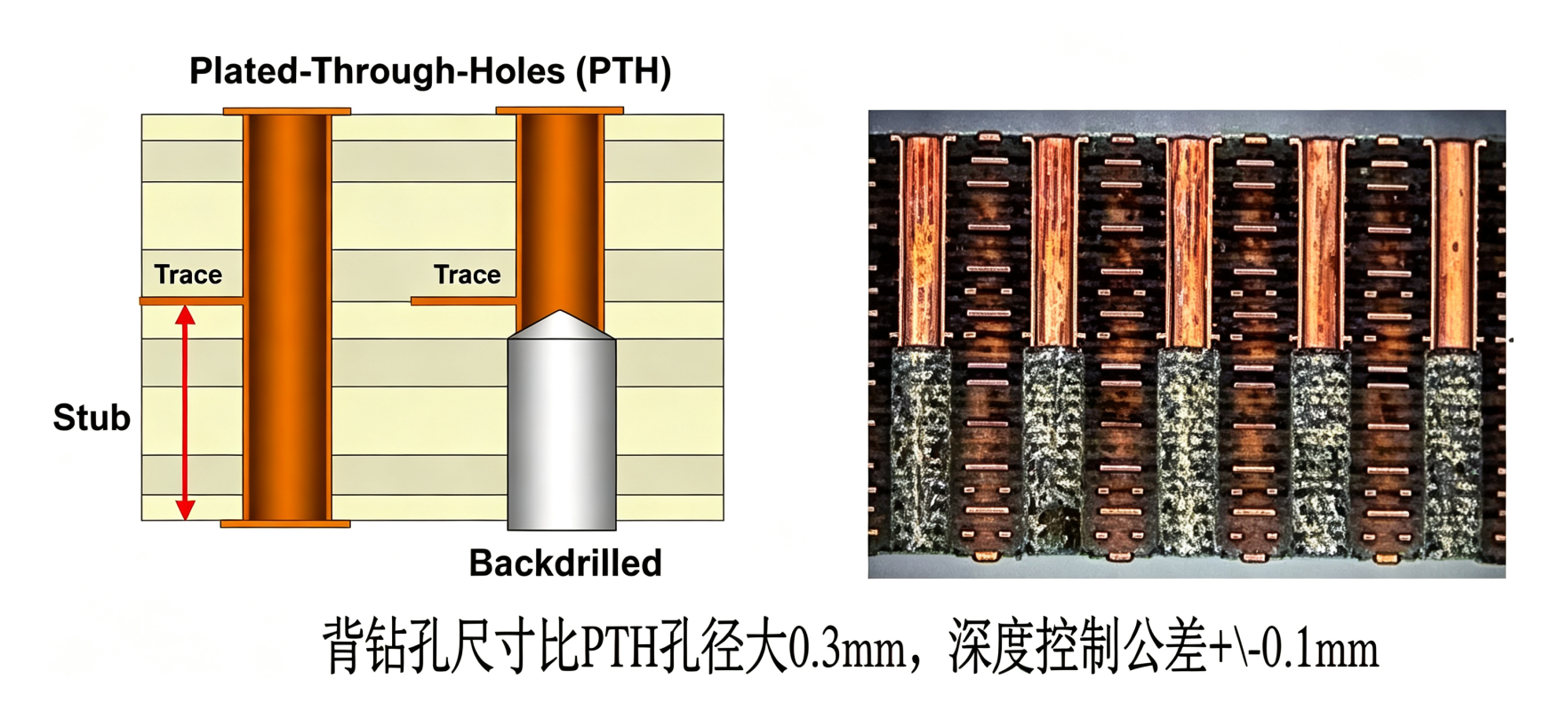

IPC相关技术文件明确指出，背钻是消除stub影响的标准工艺手段。工程实践中的底线是：背钻后stub≤12mil。

GND过孔阵列的布局同样关键。推荐方案为：0.3mm孔径、0.8mm中心距，每个信号引脚配置≥4个地过孔。双排过孔较单排屏蔽效能可提升约15dB（1–10GHz频段）。

五、实战数据：从实验室到量产

上述四步优化方案在多个项目中得到了验证：

案例一：400G交换机背板
某400G交换机背板经过四步系统优化后，TDR阻抗不连续系数从0.18降至0.045，眼图张开度提升28%，26.56Gbps PAM4信号误码率（BER）成功压至10⁻¹⁵量级。

案例二：28Gbps PAM4测试板
某28Gbps PAM4测试板经优化后，眼图张开度提升41%，BER裕量达到6.3dB。

案例三：5G基站射频板
某5G基站射频板在导入上述阻抗过渡设计方案后，量产良率从82%拉升至99.3%。

结语

连接器入口的阻抗过渡设计，考验的不是某一项单一技术的精妙，而是系统工程思维的整体性。从渐变焊盘的几何曲线、阻抗调谐槽的精准蚀刻、参考平面的补铜策略，到GND过孔阵列与背钻stub控制——每一个环节都必须协同作战。

正如IPC-2141A所强调的，受控阻抗设计必须贯穿从材料选择、传输线几何到连接器接口的完整链路。对于PCB设计工程师而言，理解并掌握这套系统级解决方案，已然是从“能连通”走向“高质量连通”的必修课。
