方寸之足，精度之锚：PCB钻孔压力脚技术全景与选型指南

在PCB钻孔车间里，一台高端数控钻机每小时可完成数万次精密钻削。钻头以每分钟数十万转的速度切入覆铜板，孔位偏差需控制在微米级。然而，很少有人注意到一个始终环绕在钻头周围的组件——压力脚。它在钻尖触及板材之前先行落下，以恰到好处的力将材压紧、压平，为精密钻孔提供稳定的基准面。一块AI服务器背板上动辄数十万个微孔，每一个孔的精度，都始于这方寸之间的压力脚。

不止于“压住”：压力脚的四重功能

压力脚是钻孔或铣削主轴上的关键部件，负责将面板压向垫板，同时限制振动、密封切削区域以实现真空排屑。它的功能远不止“压住”那么简单，可归纳为四个层面。

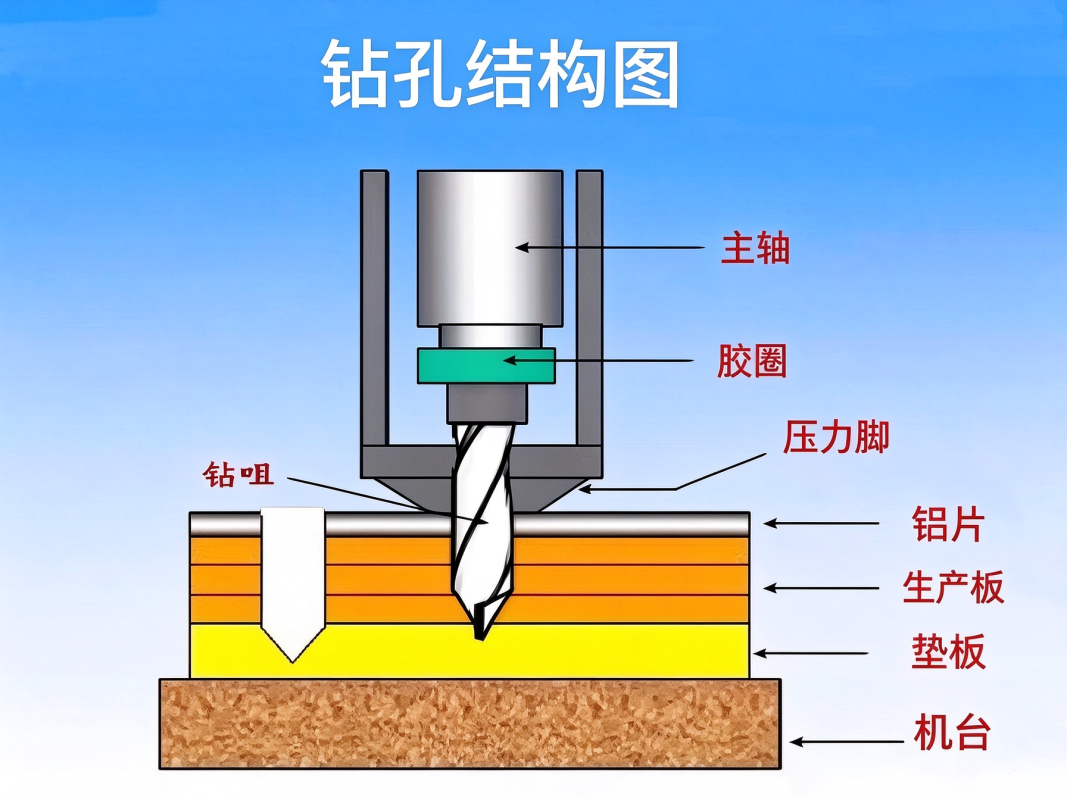

压紧与定位。 压力脚压住盖板，使盖板与PCB板紧密贴合，确保钻孔过程中板叠不发生位移。IPC-DR-572A《印制板钻孔指南》专门定义了“压力脚压力”和“压力脚引导距离”等术语，将其纳入钻孔工艺的标准参数体系。

排尘与散热。 钻孔产生的切屑和粉尘若不及时排出，会堆积在加工区域，影响下一孔的加工质量。压力脚通过内部开槽透气结构，为吸尘系统提供空气补充，形成对流；吸尘管直接连接至压力脚内部，在钻削的同时将灰尘和钻屑吸走，并促进加工区域的散热。

振动缓冲。 压力脚压住板叠后，能限制钻头入钻时产生的振动，减少钻头“游走”导致的孔位偏移。

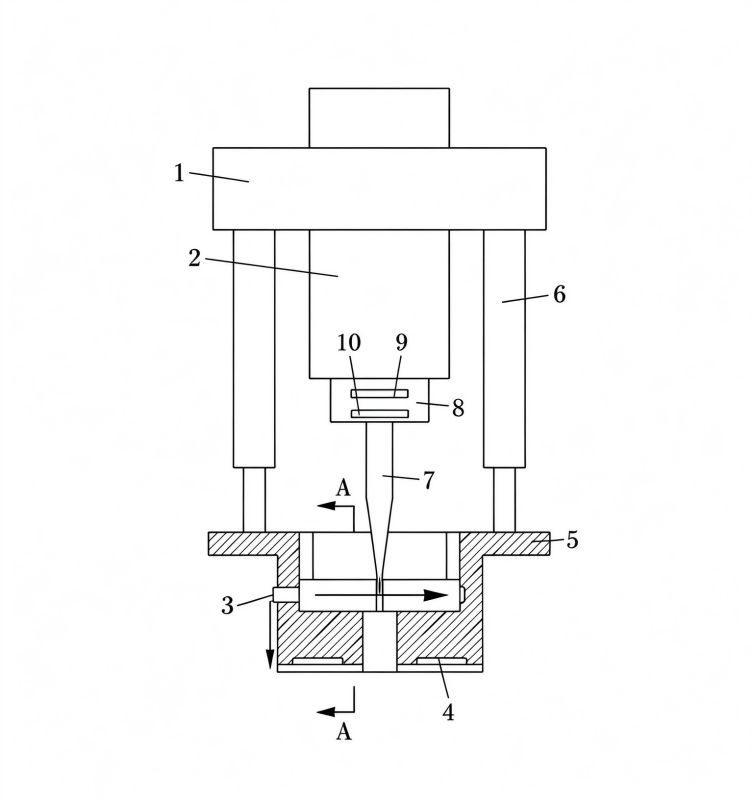

智能检测。 现代高端钻机的压力脚已集成了自磨损检测和断针检测功能。磨损检测机构采用光电传感器配合伸缩机构，实时监测压力脚底部的磨损状态。断针检测方面，一种实用新型专利方案在压脚底部嵌入压力传感器，配合钻针座内的位移传感器和光电传感器，通过判断钻针超过临界位置后是否产生钻孔压力来检测断针，且不受粉尘干扰。另一方案则将压力脚与接地机台设为导通回路，钻针接触PCB时形成导通，产生触发信号完成异常判断。

材料的平衡：硬度与缓冲的两难

压力脚的选材本质上是一场硬度与缓冲之间的权衡。

金属材料以不锈钢（SUS304）和黄铜（C3604BD）为主，硬度高、耐磨损，正常情况下使用寿命可达8至10个月。其短板在于缓冲效果不明显，冲击后需要较长时间才能恢复稳定。

非金属材料则走向另一个方向。聚氨酯（PU）、尼龙（PA6、PA66）、聚甲醛（POM）等具有优良的吸振特性，能在极短时间内将振幅显著减小，但硬度低、不耐磨损，通常一周左右就需更换。

在实际生产中，选材需综合考量钻孔精度要求和成本投入。高精度、大批量生产场景下，金属压力脚的长寿命优势更为突出；而对振动敏感的超小孔径钻孔（如0.15mm以下），非金属材料的吸振特性则不可或缺。值得关注的是，市场数据显示，全球PCB用数控钻孔机市场2025年估值约7.01亿美元，预计到2032年将达到11.51亿美元，年复合增长率约7.1%。钻孔设备市场的持续增长，也意味着对压力脚等精密配件的需求在同步扩大。

微观参数如何决定宏观精度

压力脚的每一项参数设定，都与钻孔质量紧密关联。

引导距离。 压力脚插入端到钻尖的引导距离通常设为约0.050英寸（约1.27mm）。这个数值确保在钻头接触板面之前，压力脚有足够时间将板叠完全压平。距离过小时，钻尖在压力脚尚未压紧板材时已接触板面，钻头极易断裂。

压力值。 压力脚施加的压力在100至150牛顿范围内为适宜区间。行业资料显示，典型刚性板叠的压力设定在调节器处约为0.2MPa至0.4MPa，调整标准是压力脚在盖板上留下均匀、轻微的印痕。压力过弱，压力脚与盖板之间密着性变差，粉尘聚集，孔位精度下降。

内径选择。 小孔径钻孔推荐Φ2.0mm压力脚衬套，中尺寸推荐Φ4.0mm。内径过大，排尘不顺畅，切屑进入盖板与板材之间，影响下钻定位精度；内径过小，切屑无法顺利排出，易产生缠丝问题。对于AI服务器板这类厚板、多层、小孔径的加工场景，推荐使用Φ4mm大压力脚，因为选型不当极易导致断刀。

接触率。 压力脚与台面的接触率要求达到80%以上，操作中通常使用PV检查卡确认压力脚表面的平整度。

隐患藏于细节：断针与间隙的连锁反应

压力脚最隐蔽的故障模式，往往来自被忽视的机械间隙。

当主轴物理高度因更换工具板等原因被调整时，必须同步调整压力脚高度，使其与主轴的相对位置保持不变。压力脚的调整与主轴是独立的，如果调整不当，主轴壳体底部与压力脚窗口之间会出现间隙。这个间隙在主轴运行时很难被肉眼察觉，但它会吸走绝大部分真空空气，相当于切断了压力脚插入端的吸尘作用，导致孔缺陷和钻头断裂，同时大量钻屑飞散到板叠和钻孔机上。

在AI服务器板的钻孔加工中，吸尘负压的影响同样值得关注。若使用大压力脚且吸尘负压过大，铝片可能被吸起形成凸起，使钻孔产生较大偏差。采用独立的小压脚可使压力集中分布，减少吸尘负压对铝片的吸附，提高钻孔精度。

另一个常见误区是忽视气压均衡。需定期检查压力脚空气压力表，确保各主轴工位获得的气压相等。气压不足或不均，会直接增加毛刺和钻头断裂的风险。

维护方面，每日检查压力脚衬垫的磨损情况、确认导向杆无弯曲且运动平滑，是最基本的操作。气管连接处是漏气的常见位置，可通过弯曲气管判断是否开裂。实际操作中，一般每1个班次就需更换一次压力脚。长期钻孔后，压力脚内部会附着大量切屑，需定期拆卸清洁。

面向未来的演进方向

随着高端电路板向更复杂结构、更大板厚、更多硬质填料、更大深径比的方向发展，压力脚的设计也在持续进化。IPC-DR-572A作为钻孔领域的权威指南，涵盖了压力脚引导距离和真空路径等核心参数的定义和测试方法，为压力脚的设计和验收提供了标准化框架。

从技术趋势来看，未来的钻机可能朝着钻铣多功能复合、机械—激光复合的方向发展，在结构上也需要打破传统设计，以适应日益严苛的加工需求。与此同时，随着工业相机在线检测技术的成熟，断针检测的精确性和时效性有望进一步提升，压力脚作为集成检测功能的关键载体，角色将更加多元。

数据来源说明

• IPC标准数据：IPC-DR-572A《印制板钻孔指南》中关于压力脚压力、压力脚引导距离、真空路径等术语与参数，来源于 IPC 国际电子工业联接协会（IPC—Association Connecting Electronics Industries）。
• 钻孔机市场数据：全球PCB用数控钻孔机市场规模（2025年约7.01亿美元，预计2032年达11.51亿美元，年复合增长率约7.1%）来源于 QYResearch 公开市场研究报告摘要，具体数据以原报告为准。
• 材料寿命与工艺参数数据：压力脚金属材料使用寿命约8–10个月、非金属材料约1周，压力范围100–150 N，引导距离约0.050英寸等，来源于行业公开技术资料及设备厂商技术手册。
• 断针检测与磨损检测技术信息：来源于相关实用新型专利文献及数控钻机厂商公开技术资料。
• 设备维护与操作参数：压力脚每班次更换、接触率≥80%、气压均衡检查等维护要求，来源于PCB钻孔设备操作规范及行业公开技术资料。
