PCB层叠结构与核心参数解析：从介电常数到CAF的全维度设计指南

一、PCB层叠结构的工程解析

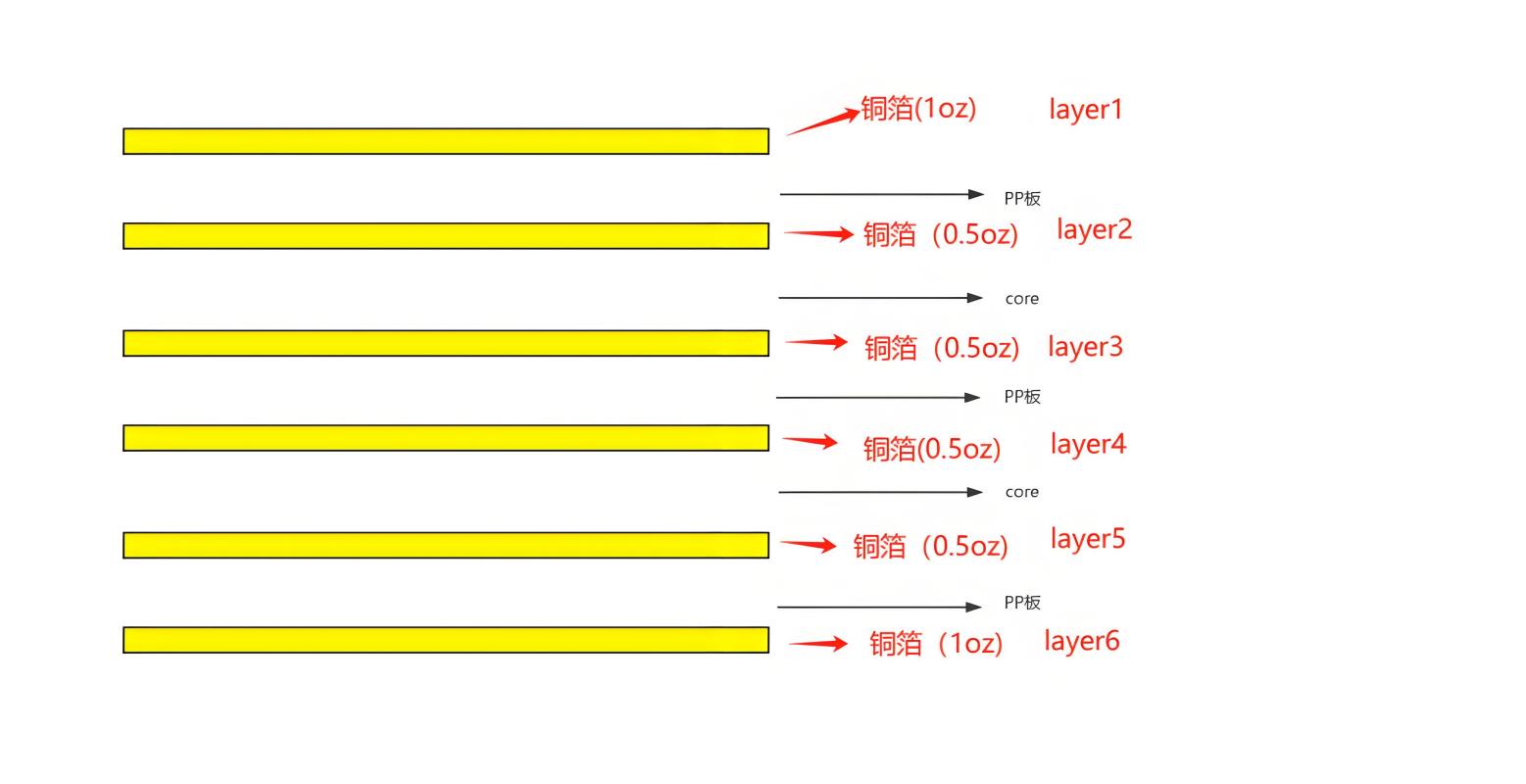

现代电子设备对PCB的设计要求已从简单的电路连接演变为复杂的系统工程。如图1所示，典型的6层PCB板采用"3+2+1"的层叠结构设计，通过交替堆叠PP片（半固化片）和CORE芯板实现电磁屏蔽与信号完整性控制。

层压工艺参数对比表

根据IPC-6012B标准，现代多层PCB板制造需满足以下关键指标：

1.  层间对准偏差≤75μm

2.  介质层厚度波动≤±10%

3.  层压空洞面积≤0.5%

二、四大核心参数深度解码

2.1 介电常数(Dk)的电磁场奥秘

PCB板材的Dk值直接影响信号传输速率与阻抗匹配，其计算公式为：

Z0 = (87/√(εr+1.41)) × ln(5.98h/(0.8w+t))

式中：

·     Z0：特性阻抗(Ω)

·     εr：相对介电常数

·     h：介质厚度(mil)

·     w：走线宽度(mil)

·     t：铜箔厚度(mil)

不同材料的Dk值差异显著：

·     普通FR4：4.2-4.8 @1GHz

·     Rogers 4350B：3.48±0.05 @10GHz

·     聚四氟乙烯：2.1-2.55 @5GHz

2.2 玻璃化转变温度(Tg)的热力学模型

Tg值的选取需遵循阿伦尼乌斯方程：

τ = τ0 × exp(Ea/(kT))

其中：

·     τ：材料寿命

·     Ea：活化能

·     T：工作温度

根据IEC 61189标准，不同Tg等级的应用场景：

·     Tg≥170℃：汽车电子（工作温度-40~150℃）

·     Tg≥150℃：工业控制设备

·     Tg≥130℃：消费电子产品

2.3 耐离子迁移(CAF)的失效机理

CAF失效时间可通过加速试验模型预测：

t = A × (RH)^n × exp(Ea/(kT))

某实验数据显示，在85℃/85%RH条件下：

·     普通FR4：CAF寿命<500h

·     CAF专用材料：>3000h

2.4 介质损耗因子(Df)的信号完整性影响

介质损耗导致的信号衰减公式：

α = 8.686 × π × f × tanδ × √εr / c (dB/m)

典型PCB材料的Df值对比：

三、先进层叠设计案例解析

3.1 汽车电子8层PCB板设计

采用混合介质堆叠方案：

Top Layer (信号)

Prepreg (2116) Dk=4.3

Layer2 (GND)

Core (7628) Dk=4.5

Layer3 (信号)

Prepreg (3313) Dk=4.0

Layer4 (电源)

Core (7628) Dk=4.5

Layer5 (信号)

Prepreg (2116) Dk=4.3

Layer6 (GND)

Bottom Layer (信号)

3.2 5G通信电路板的叠层优化

通过电磁仿真软件验证，采用低Dk/Df材料可使28GHz频段插入损耗降低42%，同时将信号时延从5.2ps/inch降至3.8ps/inch。

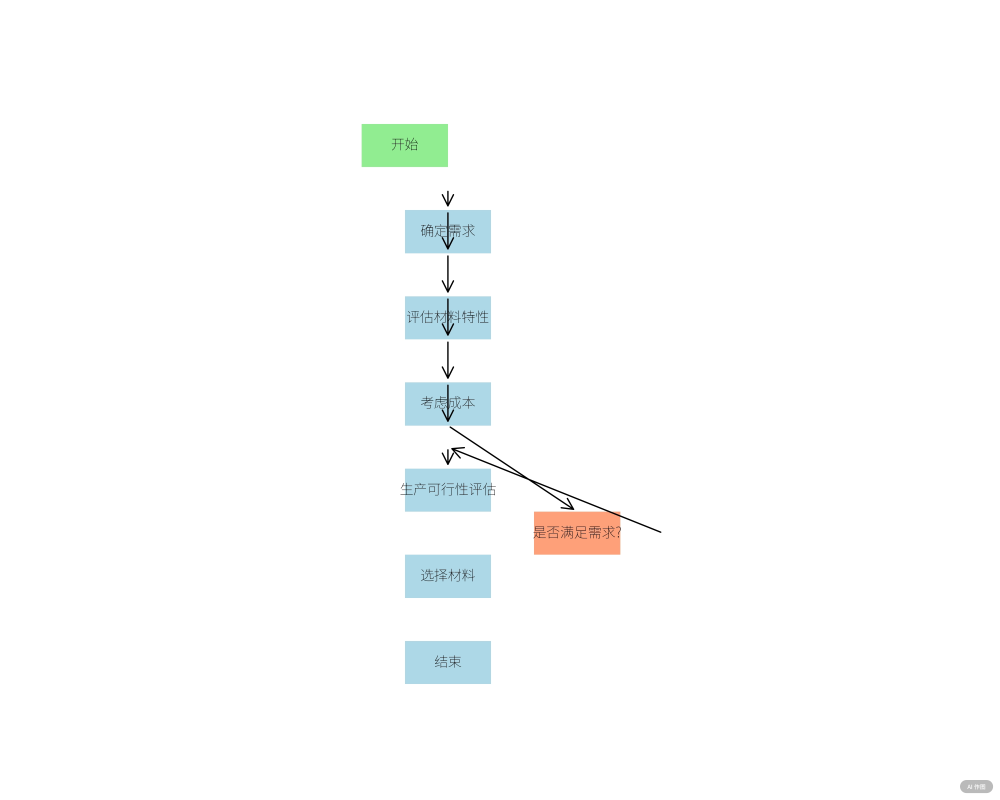

四、材料选型决策树

五、常见PCB设计误区与解决方案

案例1：某车载摄像头模组因TG值不足导致焊接后板翘

·     问题现象：回流焊后板翘曲0.8mm（超过IPC标准0.75mm）

·     解决方案：改用Tg180材料，增加对称铺铜设计

案例2：某高速PCB背板Df值选择失误

·     初始方案：普通FR4（Df=0.025）

·     问题表现：25Gbps信号眼图闭合度仅23%

·     优化方案：采用Megtron6（Df=0.002），眼高改善58%

六、未来发展趋势

1.  超低损耗材料：Df<0.001 @100GHz

2.  三维集成技术：嵌入式电容/电感器件

3.  智能温控材料：Tg自适应调节

七、工程师选型指南

根据IEEE 287标准建议：

1.  高速数字电路：Dk<3.8，Df<0.005

2.  微波射频电路：Dk公差±0.05，表面粗糙度Rz<2μm

3.  高可靠性应用：CAF等级≥Class 3，Tg≥170℃

结语

在5G、AI和汽车电子三重驱动下，PCB材料工程已进入纳米级精度时代。掌握层叠结构设计与核心参数的内在关联，将成为突破高速电路设计瓶颈的关键。建议设计人员在方案阶段即与材料供应商深度合作，通过仿真与实测结合的方式优化系统性能，在成本与可靠性之间找到最佳平衡点。
