6层PCB设计终极指南：堆叠方案/信号完整性/制造工艺全解析

为什么6层PCB是中高端应用的黄金选择？

随着电子产品复杂度提升，PCB层数选择成为线路板设计的关键。行业数据显示：消费电子中60%采用4层以下PCB，但涉及DDR内存、Linux系统或高频通信的场景（如5G模块、工业控制器），6层PCB占比达35%。其核心优势在于：

• 成本效益比：比8层板成本低40%，布线面积比4层板增加70%

• 信号完整性：可容纳≥5Gbps高速信号（如PCIe 3.0）

• EMC性能：通过合理堆叠可将辐射噪声降低15-20dB

三大经典堆叠方案深度解析

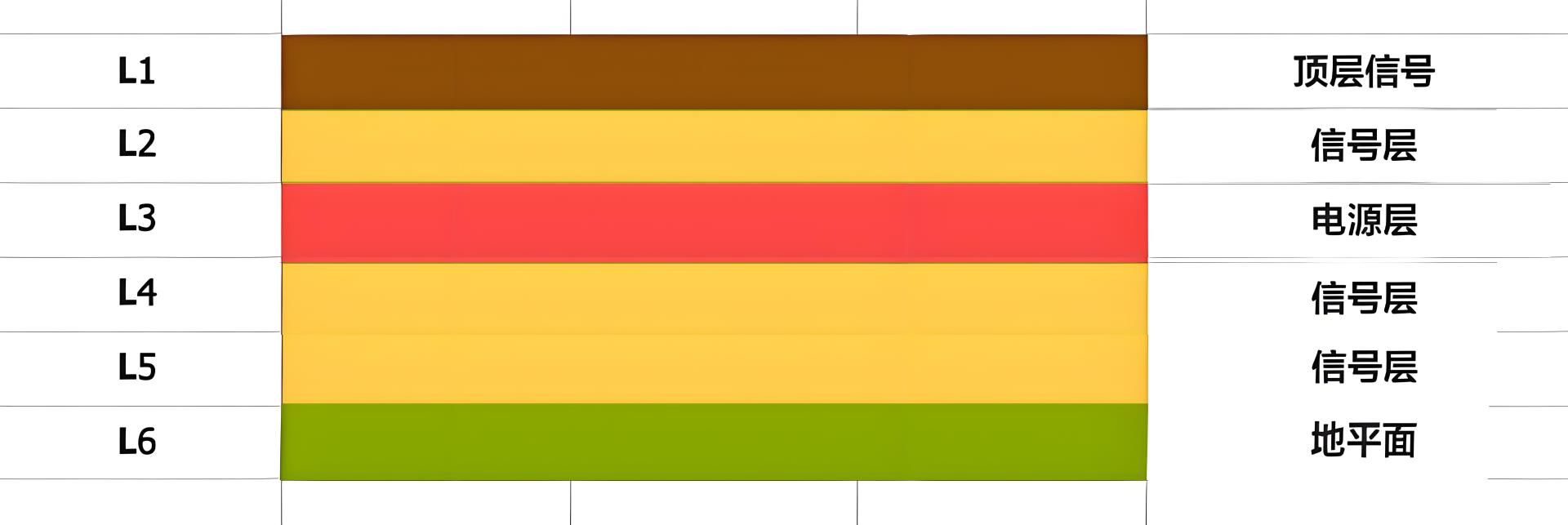

方案1：4信号层+2平面层（高风险方案）

结构：
TOP(Sig)-L2(Sig)-L3(PWR)-L4(Sig)-L5(Sig)-BOT(GND)
致命缺陷：

• 顶层/底层无相邻参考平面 → 回流路径阻抗激增

• 实测EMI辐射超标30%（FCC CLASS B标准）

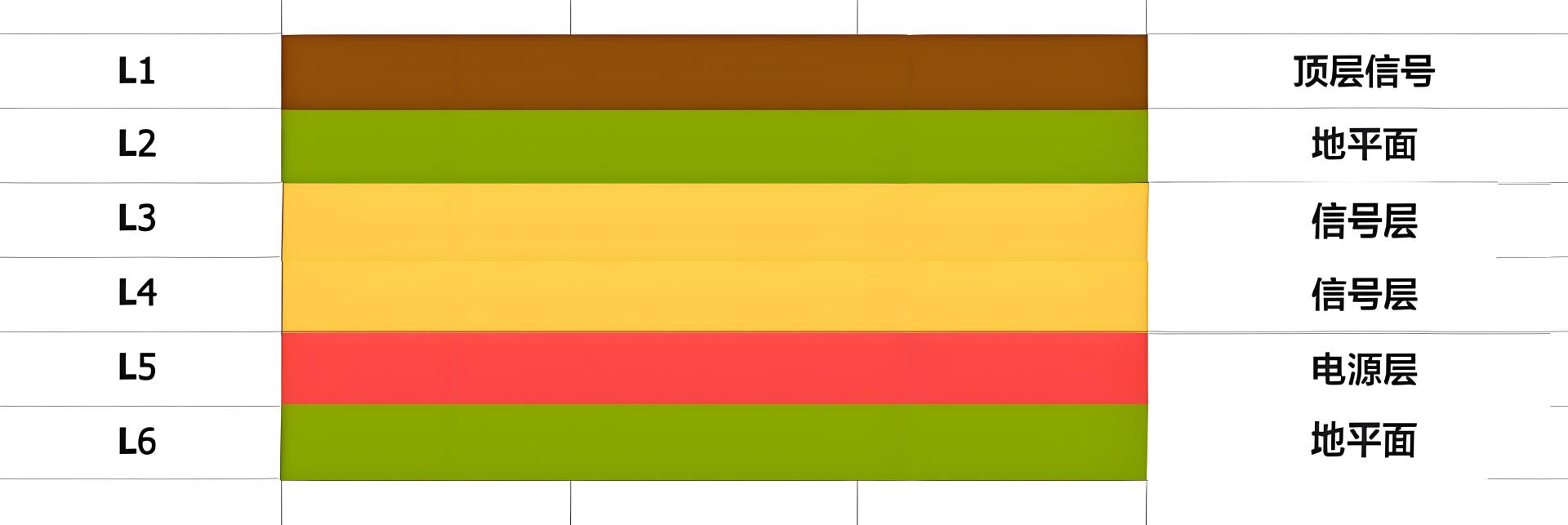

方案2：3信号层+2平面层+1混合层（平衡方案）

优化结构：
TOP(Sig)-L2(GND)-L3(Sig)-L4(Sig)-L5(PWR)-BOT(GND)
关键参数：

• 层间介质厚度≥0.2mm（降低串扰40%）

• 电源完整性公式：


  （Cₚₗₐₙₑ为平面电容，L为分布电感）

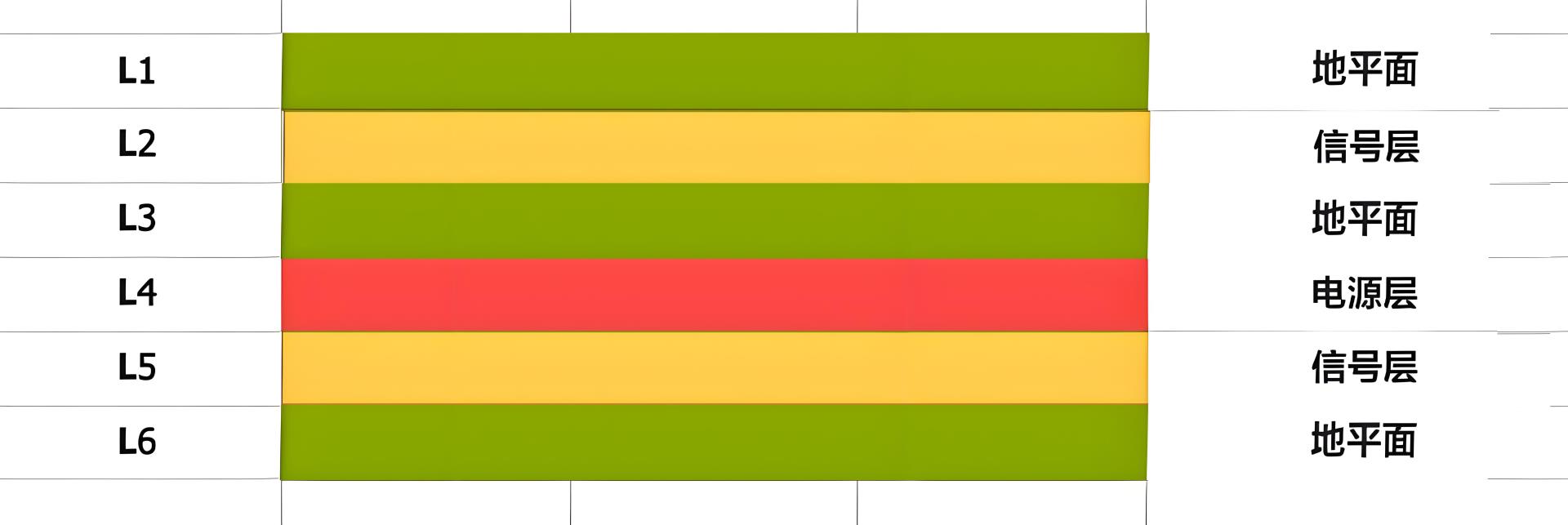

方案3：3信号层+3平面层（最优方案）

军工级结构：
TOP(GND)-L2(Sig)-L3(GND)-L4(PWR)-L5(Sig)-BOT(GND)
优势验证：

四大核心设计原则（附工程公式）

H3: 信号/平面层紧邻法则

• 回流路径阻抗公式：


  （L为回路电感，C为层间电容）




• 实践要求：高速信号层与参考平面间距≤0.15mm

电源-地平面耦合优化

• 平面电容计算公式：


  （εᵣ=4.5 FR4，A=重叠面积，d=层间距）




• 案例：d从0.2mm→0.1mm，电容值倍增

串扰控制三维模型

• 层间串扰系数：


  （D=线间距，H=介质厚度）




• 设计规则：相邻信号层走线正交

过孔革命性设计

• 过孔阻抗不连续公式：


  解决方案：




  1. 盲埋孔应用（成本+25%）

  2. 背钻残桩<10mil

信号完整性实战技巧

阻抗控制黄金法则

• 微带线阻抗公式：


  （H=介质厚度，W=线宽，T=铜厚）




• 案例：FR4板材εᵣ=4.2，实现50Ω需W/H=1.8

H3: 回流路径优化三步骤

1. 禁止跨越分割区（如图）

2. 换层时添加GND过孔（间距<λ/20）

3. 差分对长度公差≤5mil

PDN阻抗优化方案

制造工艺决定设计成败

6层板良率关键指标：

UG高多层板实测数据：

• 阻抗控制精度：±4.7%（@10GHz）

• 盘中孔破盘率：<0.01%

• 32μm线宽公差：±8%

设计总结与行业趋势

1. 堆叠选择优先级：方案3 > 方案2 >> 方案1

2. 信号层黄金法则：每信号层必有相邻参考平面

3. 制造新趋势：

   • 超薄介质层（≤0.05mm）

   • 混压材料（高速层用Megtron6）

   • 3D打印电阻（节省空间30%）
