作为一名PCB行业从业者,我见证了无数工程师从迷茫新手蜕变为设计大师的旅程。PCB(印制电路板)和PCBA(印制电路板组装)是现代电子设备的基石,其设计质量直接影响产品性能和可靠性。根据IPC(国际电子工业联接协会)的数据,全球PCB市场预计在2024年达到超过800亿美元规模,年复合增长率稳定在4%以上(IPC市场报告,2023)。在这个竞争激烈的领域,掌握核心技能至关重要。本文基于个人经验和行业标准,分享7个实用技巧,帮助您提升PCB设计水平,避免常见陷阱。无论您是刚入行的新手,还是寻求突破的资深工程师,这些建议都将为您指明方向。
在PCB设计领域,英语不是可选技能,而是必备工具。全球主流的EDA(电子设计自动化)工具,如Altium Designer和Cadence,均以英文界面为主。据统计,超过85%的芯片数据手册和技术文档仅提供英文版本(IPC技术文档调查,2022)。忽视英语能力可能导致设计错误和项目延误。例如,在调用3D预览功能或解析复杂网表时,误读英文指令可能引发短路或信号干扰。建议初学者将软件语言强制设置为英文,并利用在线资源如IPC术语库进行学习。这不仅提升效率,还拓宽国际视野,便于与全球PCB供应商合作。

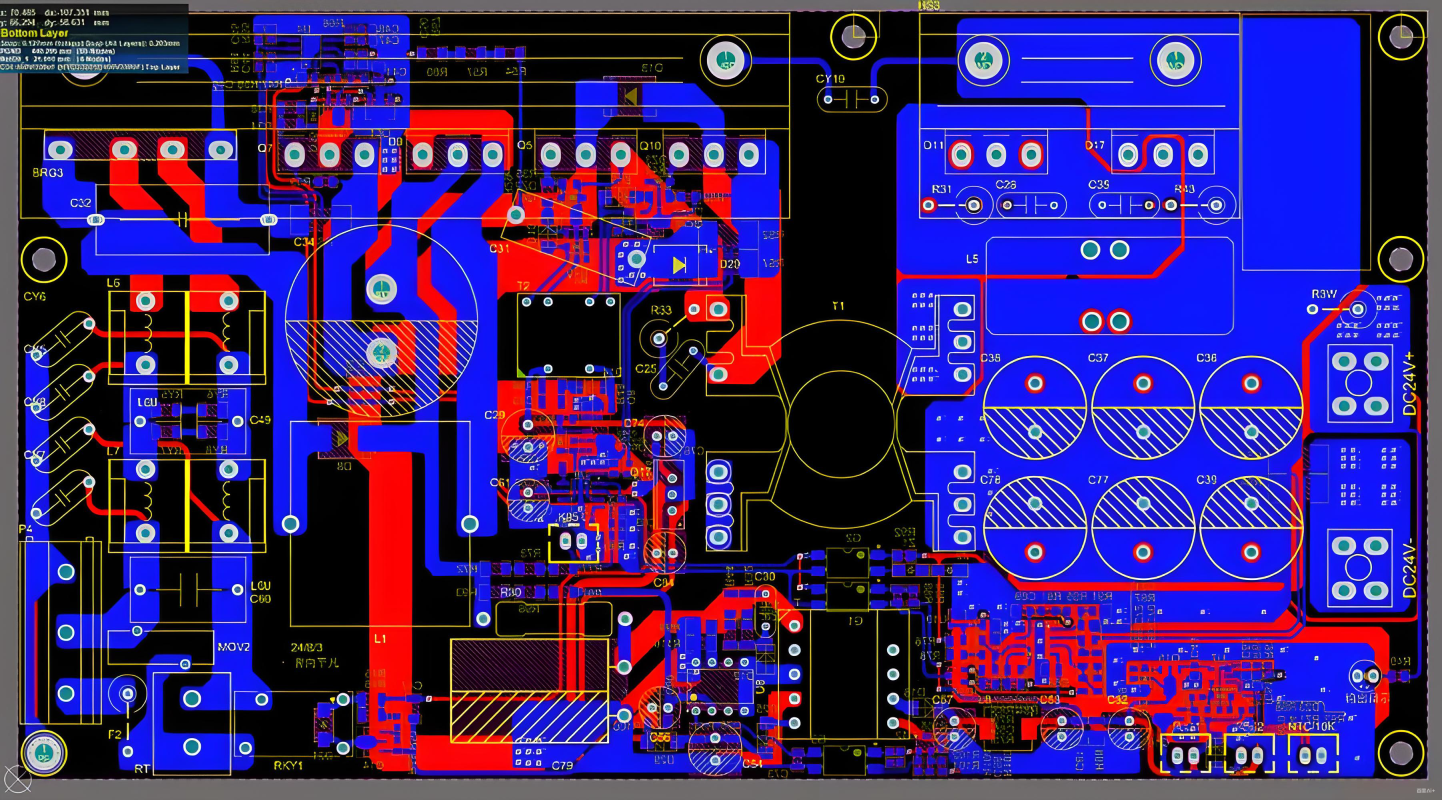

原理图是PCB设计的蓝图,绝不能简化为网表生成器。高质量的原理图应遵循分层设计原则,将电源、数字和模拟模块用不同颜色标注,以提高可读性和可维护性。根据IPC-2221标准,原理图注释应包括关键走线长度限制(如“走线必须小于10mm以减少信号延迟”),这能降低后续布局错误率高达30%(IPC-2221设计指南)。实践中,许多工程师依赖标准元件库,例如从某些PCB供应商平台调用预验证模块,以加速设计流程。记住,精细的注释和模块化设计是避免返工的第一步。

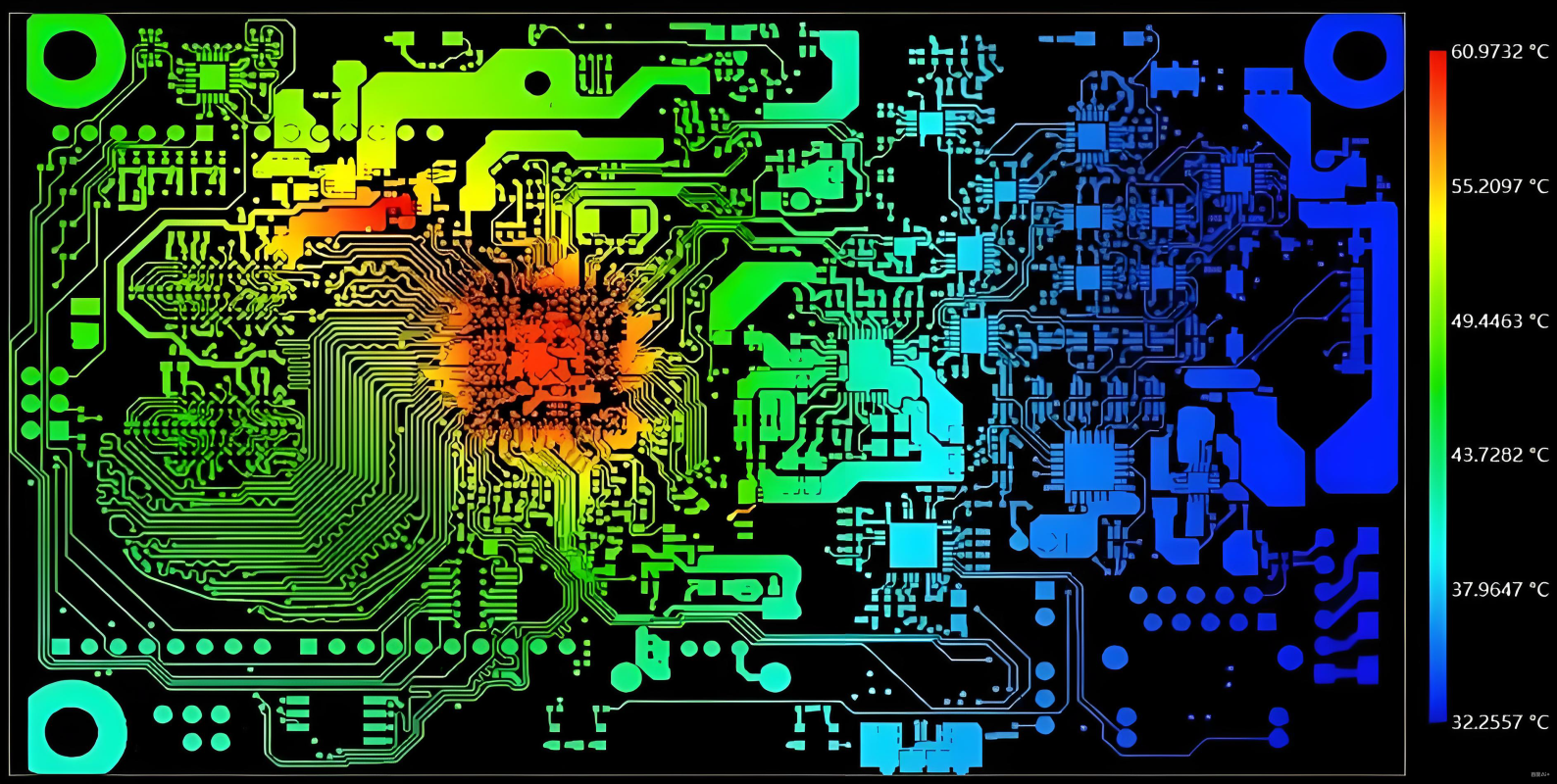

布局阶段决定了PCB的电气性能和可靠性。一个常见的错误是忽视分区法则,导致EMI(电磁干扰)或热管理问题。IPC-2221标准推荐将发热元件(如功率IC)放置于板边,并远离敏感组件如MCU,以优化散热。时钟电路应设单独隔离区,最小化串扰风险。数据显示,合理的布局可将信号完整性提升25%以上(IPC热分析报告,2023)。例如,在高速板设计中,接口电路靠近板边能减少传输延迟。如果您是新手,建议使用仿真工具预验证布局,或咨询专业PCB供应商获取定制建议。


EDA工具中的规则设置是设计效率的“外挂”。根据IPC-D-325标准,必设规则包括差分对间距容差(±10%)、BGA区域最小线宽(≥4mil)和电源线安全间距(20mil)。这些规则基于信号完整性公式,如特性阻抗计算:


其中,Z0Z0 为阻抗(Ω),εrεr 为介电常数,hh 为基板厚度,ww 为线宽,tt 为铜厚(IPC-2141标准)。忽视规则可能导致阻抗失配,引发信号反射。自动化工具如捷配PCBDFM能识别32种常见冲突,建议在设计后期运行检查,以节省返工成本。

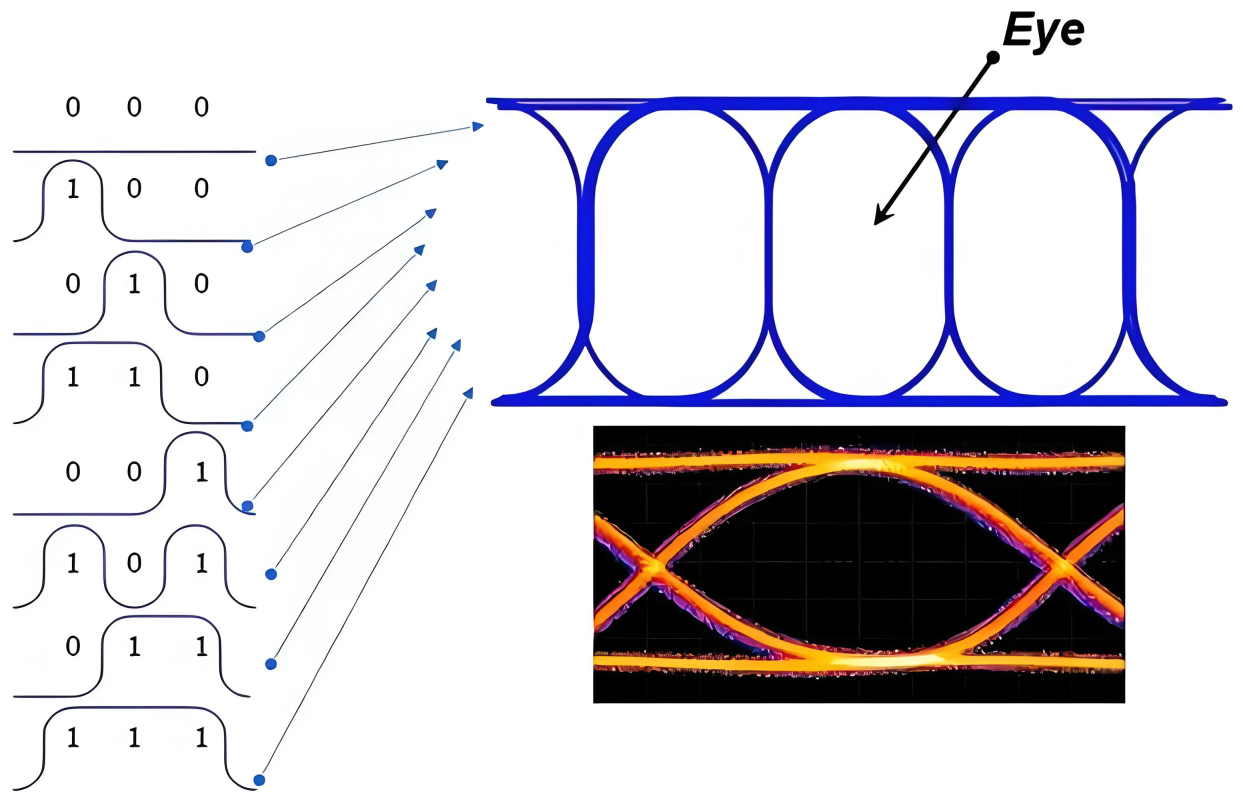

仿真不是玄学,而是基于物理模型的预测手段。新手应从三种核心仿真入手:电源完整性(PI)、信号眼图和热分布分析。根据IPC数据,使用仿真可减少高达50%的设计错误(IPC仿真白皮书,2023)。例如,在DDR内存设计中,眼图仿真能评估信号质量,确保时序余量。热分析公式如傅里叶定律:
q=−k∇T
其中,qq 为热流密度,kk 为导热系数,∇T∇T 为温度梯度,可帮助优化散热路径。通过仿真,工程师能提前识别阻抗突变或过热区域,避免量产失败。如果您需要工具支持,许多PCB供应商提供仿真服务,帮助您快速验证设计。


在PCB项目中,技术能力需与沟通技巧并重。有效的沟通能预防设计冲突,例如,用SI(信号完整性)参数说服硬件工程师调整滤波电容位置,避免增大回路面积。根据行业调查,70%的PCB返工源于团队沟通不足(IPC协作报告,2022)。使用具体数据,如“时钟走直角可能导致EMI超标,建议采用45度角”,比主观争论更有效。这不仅能提升项目效率,还能建立信任,便于后续与PCBA制造商或组件供应商协商。
PCB设计是一个不断演进的领域。IPC标准定期更新,例如IPC-6012对刚性PCB的性能要求,建议工程师每年参加培训或研讨会。个人经验表明,将设计视为“绣花”般的精细活,能培养耐心和专业尊严。初学者可通过诸如UG在线电商平台学习最新趋势,如高速PCB设计或柔性电路技术,并主动向可靠供应商索取样品和报价,以积累实践经验。


通过掌握这7个技巧,您将显著提升PCB和PCBA设计水平。记住,优秀的设计不仅依赖工具,更源于对细节的关注和持续学习。如果您在项目中遇到挑战,不妨联系像UG这样的专业PCB供应商获取定制解决方案和即时在线报价。开始您的设计之旅吧——每一个精细的走线,都是通向成功的阶梯。
