PCB布线艺术：直角、差分与蛇形走线的专业设计指南

在高速PCB设计中，布线策略的选择直接决定了信号完整性、电磁兼容性和系统可靠性。优秀的设计师需要在满足时序要求、阻抗控制和空间限制之间找到平衡点。

本文将深入解析直角走线、差分走线和蛇形走线三种常见布线方式的原理、设计要点及实用技巧，帮助工程师提升PCB设计质量。

1 直角走线：传统禁忌与现代设计实践

直角走线长期以来被视为PCB设计中的禁忌，几乎成为衡量布线好坏的标准之一。这种观念主要源于对阻抗突变、信号反射和电磁干扰的担忧。

1.1 直角走线的影响机制

直角走线会使传输线的线宽发生变化，造成阻抗不连续。这种影响不仅存在于直角走线，也存在于钝角和锐角走线中。直角走线对信号的影响主要体现在三个方面：

首先，拐角可以等效为传输线上的容性负载，会减缓信号的上升时间。这个寄生电容可以使用经验公式计算：C = 61W(Er)^1/2/Z0。其中C指拐角的等效电容（单位：pF），W指走线的宽度（单位：inch），εr指介质的介电常数，Z0是传输线的特征阻抗。

举例来说，对于一个4Mils的50欧姆传输线（εr为4.3），一个直角带来的电容量大约为0.0101pF，由此引起的上升时间变化量约为0.556ps。通过计算可以看出，直角走线带来的电容效应在大多数应用中实际上是极其微小的。

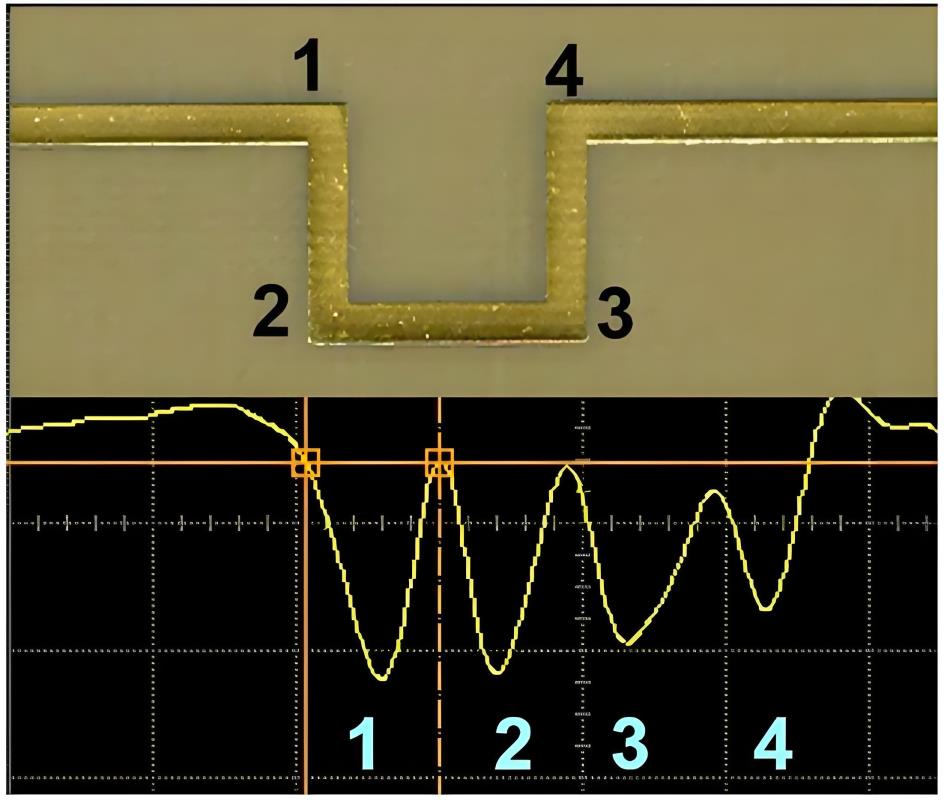

其次，阻抗不连续会造成PCB信号反射。由于直角走线的线宽增加，该处的阻抗会减小，产生信号反射。根据传输线阻抗计算公式和经验公式ρ = (Zs - Z0)/(Zs + Z0)，直角走线导致的阻抗变化一般在7%-20%之间，反射系数最大为0.1左右。

而且，阻抗变化的时间极短（通常在10ps以内），这样快速而微小的变化对大多数信号传输来说几乎可以忽略。

第三，直角尖端可能产生电磁干扰（EMI）。许多人认为直角尖端容易发射或接收电磁波，但实际测试结果显示，直角走线并不会比直线产生明显的EMI。至少在GHz以下的应用中，直角走线的辐射效应通常小于仪器本身的测量误差。

1.2 现代设计中的直角走线策略

尽管影响相对较小，但在高频电路（特别是10GHz以上的RF设计）中，直角走线可能成为高速问题的关键因素。

对于一般高速设计，工程师们应更加关注PCB布局、电源/地设计、走线设计和过孔优化等方面。直角走线虽然在大多数情况下不是致命问题，但注意细节仍然是优秀工程师的必备素质。

2 差分走线：高速PCB信号的传输艺术

差分信号在高速电路设计中应用日益广泛，电路中最关键的信号往往都采用差分结构设计。这种设计方式能够提供更好的抗干扰能力和信号完整性。

2.1 差分信号的优势

差分信号的基本原理是驱动端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态。与单端信号相比，差分信号具有三个明显优势：

抗干扰能力强：由于两根差分走线之间的耦合良好，当外界存在噪声干扰时，噪声几乎同时被耦合到两条线上，而接收端只关心两信号的差值，因此外界的共模噪声可以被完全抵消。

有效抑制EMI：由于两根信号的极性相反，它们对外辐射的电磁场可以相互抵消。耦合越紧密，泄放到外界的电磁能量越少。

时序定位精确：差分信号的开关变化位于两个信号的交点，不像普通单端信号依靠高低两个阈值电压判断，因而受工艺和温度的影响小，能降低时序误差，更适合低幅度信号电路。

2.2 PCB差分走线设计的常见误区

误区一：差分信号不需要地平面作为回流路径

有些人认为差分走线彼此为对方提供回流途径，不需要参考平面。这种认识是不准确的。虽然差分电路对地弹和存在于电源、地平面上的噪音信号不敏感，但差分走线仍然需要参考平面作为信号返回路径。

在高频信号回流分析上，差分走线和单端走线的机理一致——高频信号总是沿着电感最小的回路进行回流。差分线的特殊之处在于除了对地的耦合外，还存在相互之间的耦合，哪种耦合强，哪种就成为主要的回流通路。

当地平面不连续时，差分走线之间的耦合才会提供主要的回流通路。尽管参考平面不连续对差分走线的影响没有对单端走线那么严重，但仍会降低差分信号质量并增加EMI，应尽量避免。

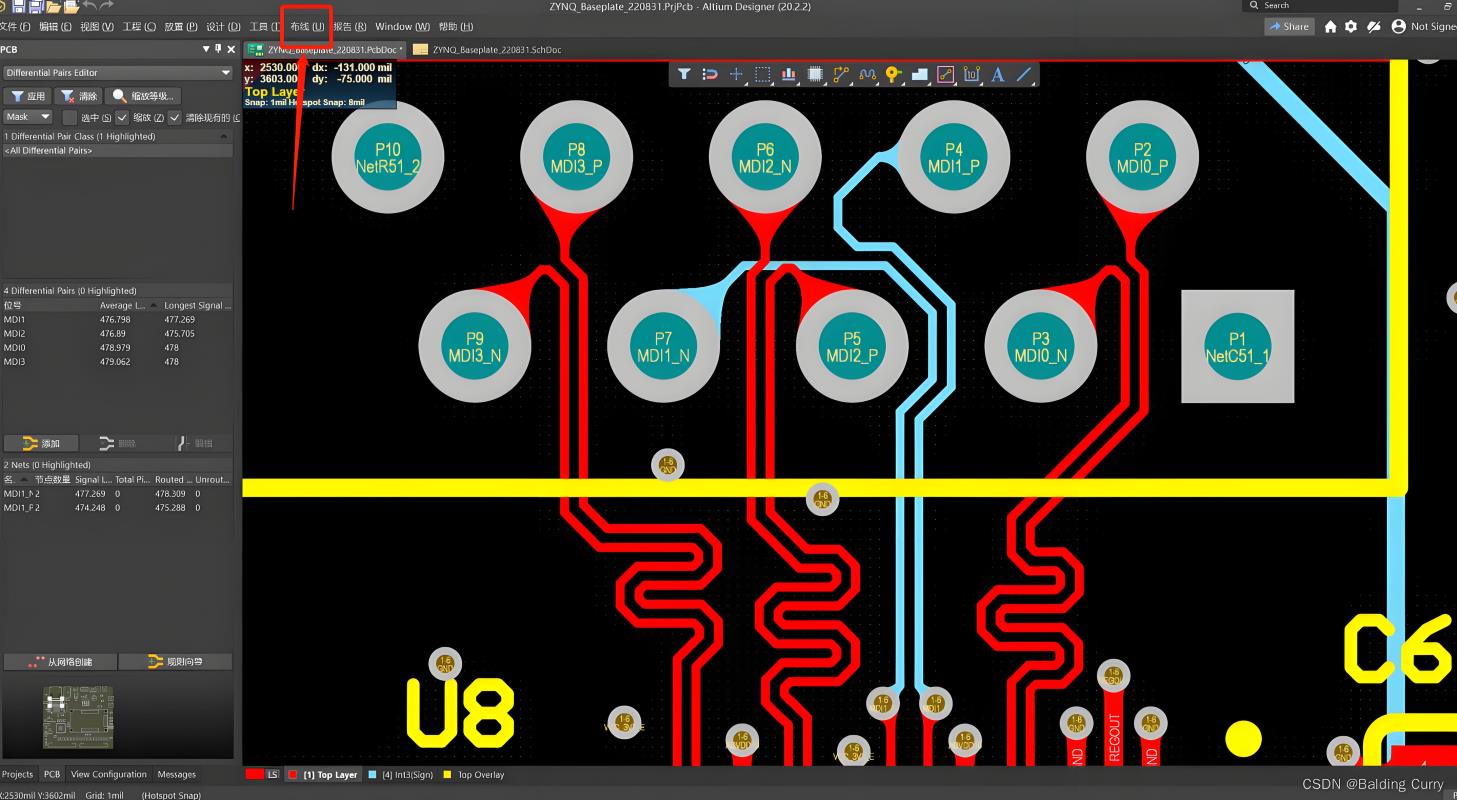

误区二：保持等间距比匹配线长更重要

在实际PCB布线中，由于管脚分布、过孔和走线空间等因素限制，常常无法同时满足所有差分设计的要求。许多工程师优先保持等间距，但事实上，线长匹配比间距一致更为关键。

仿真结果显示，间距不等造成的影响微乎其微，而线长不匹配对时序的影响要大得多。间距不一致虽然会导致差分阻抗发生变化，但由于差分对之间的耦合本身就不显著，阻抗变化范围很小（通常在10%以内），只相当于一个过孔造成的反射。

而线长不匹配除了使用时序发生偏移，还会给差分信号中引入共模成分，降低信号质量，增加EMI。

误区三：差分走线一定要靠得很近

让差分走线靠近是为了增强耦合，提高抗噪能力并通过磁场相反极性抵消外界电磁干扰。虽然在大多数情况下有利，但这不是绝对的要求。

如果能保证差分走线得到充分的屏蔽，不受外界干扰，就不需要通过强耦合达到抗干扰和抑制EMI的目的。增大与其他信号走线的间距是最基本的隔离途径之一——电磁场能量随着距离呈平方关系递减，一般线间距超过4倍线宽时，干扰就极其微弱。

此外，通过地平面的隔离也可以起到良好的屏蔽作用。这种结构在高频（10G以上）IC封装PCB设计中常被采用，称为CPW结构，可以保证严格的差分阻抗控制（2Z0）。

3 蛇形走线：时序匹配的精密技术

蛇形走线是Layout中经常使用的布线方式，主要目的是调节延时，满足系统时序设计的要求。尽管它会破坏信号质量并改变传输延时，但在实际设计中，为了保证信号有足够的保持时间，或者减小同组信号之间的时间偏移，往往不得不故意进行绕线。

3.1 蛇形走线的影响因素

蛇形走线对PCB信号传输的影响主要取决于两个关键参数：平行耦合长度（Lp）和耦合距离（S）。信号在蛇形走线上传输时，相互平行的线段之间会发生耦合，呈差模形式。S越小，Lp越大，耦合程度就越大，可能导致传输延时减小和信号质量降低。

在高速PCB设计中，蛇形线没有滤波或抗干扰的能力，只可能降低信号质量，因此只作时序匹配之用而无其它目的。

3.2 蛇形走线的设计建议

1.  增加平行线段距离：尽量增大S（至少大于3H，H指信号走线到参考平面的距离）。只要S足够大，几乎能完全避免相互的耦合效应。

2.  减小耦合长度：当两倍的Lp延时接近或超过信号上升时间时，产生的串扰将达到饱和。根据IPC标准，对于高速信号，耦合长度不应超过信号上升时间对应的电气长度。

3.  选择适当层结构：带状线（Strip-Line）或埋式微带线（Embedded Micro-strip）的蛇形线引起的信号传输延时小于微带走线（Micro-strip）。理论上，带状线不会因为差模串扰影响传输速率。

4.  避免敏感信号走蛇形线：高速及时序要求严格的信号线，尽量不要走蛇形线，尤其不能在小范围内蜿蜒走线。

5.  采用任意角度走线：使用如图1-8-20中的C结构（任意角度蛇形走线），能有效减少相互间的耦合。

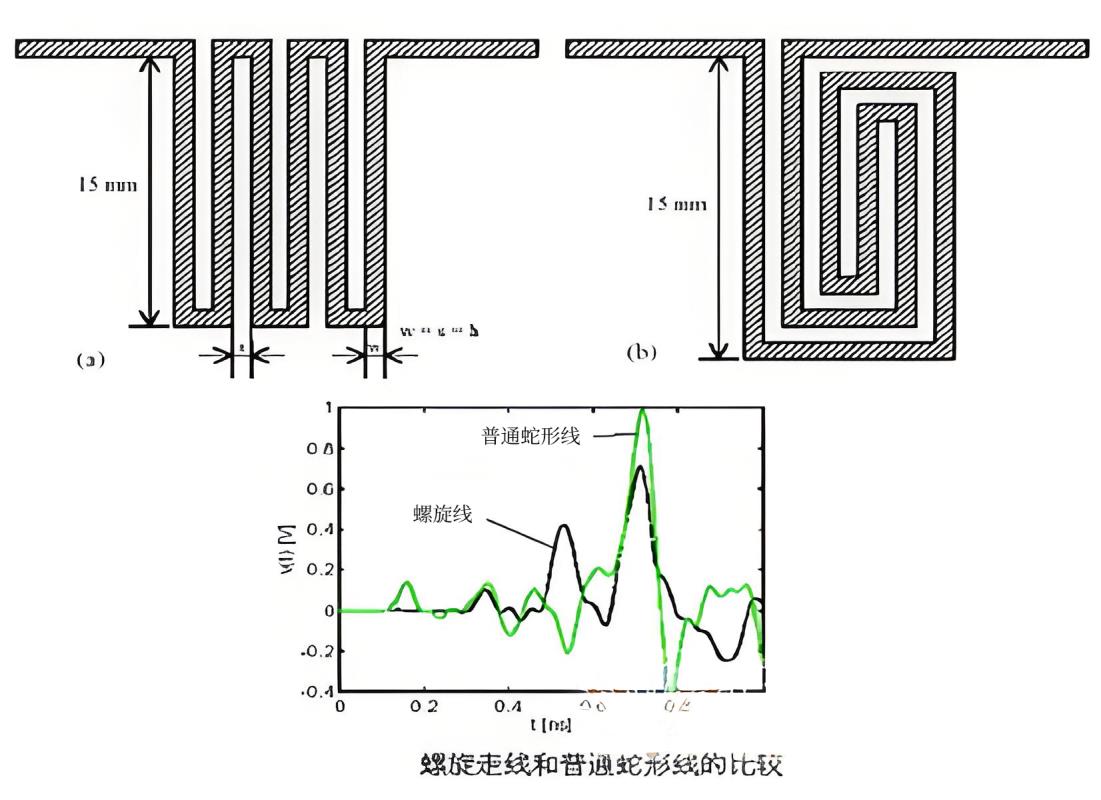

6.  考虑螺旋走线替代方案：仿真表明，螺旋走线的效果优于正常蛇形走线。螺旋走线可以减少信号传输时的干扰和损耗，提高信号质量和稳定性，同时有效降低电磁辐射、串扰和回流问题。

3.3 蛇形走线的典型应用场景

蛇形走线在多种场景中发挥着关键作用：

·     计算机主板与存储器：主板上的PCIe时钟、DDR数据线等需严格等长，蛇形走线用于补偿布线差异，确保数据同步。例如，DDR内存数据线长度匹配公差通常需控制在5mil（0.127mm）以内，阻抗偏差不超过±10%。

·     通信与射频模块：在蓝牙、Wi-Fi模块中，蛇形走线作为天线或匹配网络，优化信号收发性能。例如2.4GHz无线通信模块中，蛇形走线常用于天线电感设计。

·     高速差分信号：HDMI、USB 3.0等接口的差分对布线中，蛇形走线平衡线长差异，降低共模噪声。

4 先进布线技术与标准合规性

4.1 阻抗控制与信号完整性

在现代高速PCB设计中，阻抗控制是确保信号完整性的关键因素。根据IPC-2221标准，高速差分信号对的长度匹配公差通常需控制在5mil（0.127mm）以内，阻抗偏差不超过±10%，以规避信号时序错位风险。

对于10Gbps以上的高速串行连接，损耗成为影响互联设计的主要因素。无论介质损耗多小，导体损耗仍然占主导地位。影响导体损耗的唯一设计因素是介质宽度，这意味着在高速数据通道中，应尽可能使用可用的最宽线。

4.2 串扰控制设计准则

串扰是高速PCB设计中的另一个关键考虑因素。研究表明，对于没有应用均衡技术的通道，-30dB的通道间串扰是可接受的底线；在高衰减通道中，-45dB是可接受的串扰底线。

为了满足这些要求，需要遵循特定的设计准则：

对于紧密耦合差分对，保持通道间间距>4倍线宽；对于松散耦合，保持通道间间距>3倍线宽。这些准则可以保证产品质量，但如果空间更小，也不意味着产品不能工作，但需要进行分析以减小失败风险。

4.3 热管理与可靠性

热管理是维持电子系统长期稳定的关键。根据JEDEC JESD51系列标准，消费类CPU结温不应超过105℃，工业级器件需控制在85℃以下。热仿真需覆盖最恶劣工况，如密闭机箱内空气流速低于0.5m/s的环境。

散热设计需要多维度协同。英特尔第13代酷睿处理器的设计显示，采用2盎司厚铜箔（约70μm）的电源层相比标准1盎司铜箔，可使热点温度降低8-12℃。

5 PCB设计验证与制造考量

5.1 测试验证标准

测试标准为电路板可靠性提供最终验证。ICT（在线测试）需覆盖99%以上的电气节点，飞针测试速度需达30-50点/秒。根据IPC-A-610G验收标准，二级电子产品（如通信设备）的焊点虚焊率需低于500ppm。

环境应力筛选（ESS）是暴露潜在缺陷的核心手段。研究表明，对5G基站电路板实施-40℃~+85℃的100次温度循环（依据JESD22-A104标准），可提前暴露90%的早期故障。

5.2 可制造性设计要求

可制造性设计（DFM）标准是连接PCB设计与制造的桥梁。IPC-7351C标准明确规定了元件布局、焊盘尺寸与阻焊开窗的工艺边界。例如，BGA焊球间距0.8mm时，阻焊桥宽度需≥0.075mm以防焊料桥接。

实证数据印证了DFM的价值。生产报告显示，实施严格的DFM审查后，SMT产线直通率（FPY）从92.1%提升至97.5%，返修成本降低31%。

结论：优化PCB布线策略的综合方法

PCB布线设计是艺术与科学的结合，需要综合考虑信号完整性、电磁兼容性、热管理和可制造性等多方面因素。直角走线、差分走线和蛇形走线各有其特定应用场景和设计要点：

·     直角走线在低频应用中影响很小，但在高频PCB（特别是10GHz以上）设计中需要谨慎处理；

·     差分走线的关键是匹配线长，而不是单纯强调等间距或近距离走线；

·     蛇形走线主要用于时序匹配，应控制平行线段距离和耦合长度，减少信号质量劣化。

随着5G、人工智能和物联网技术的发展，PCB设计标准将向更高频率（毫米波频段）、更小尺寸（01005封装元件）、更强韧性（自修复基板）方向演进。

遵循IPC等行业标准，利用先进的仿真工具和测试方法，结合具体应用需求进行灵活设计，才能创造出高性能、高可靠性的PCB产品。对于复杂的高速PCB项目，建议寻求如UG这样专业的集设计、生产、PCBA与一体的在线下单平台的帮助，以确保设计质量和性能优化。
